Η εξέλιξη της ενέργειας
Ανακαλύψτε την πλήρη σειρά των προϊόντων μας για oλοκληρωμένες ενεργειακές λύσεις.

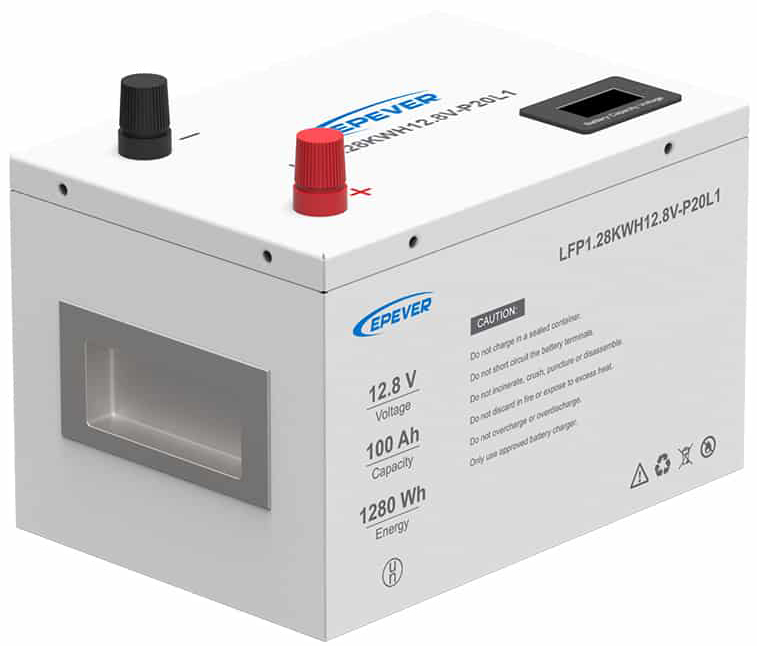

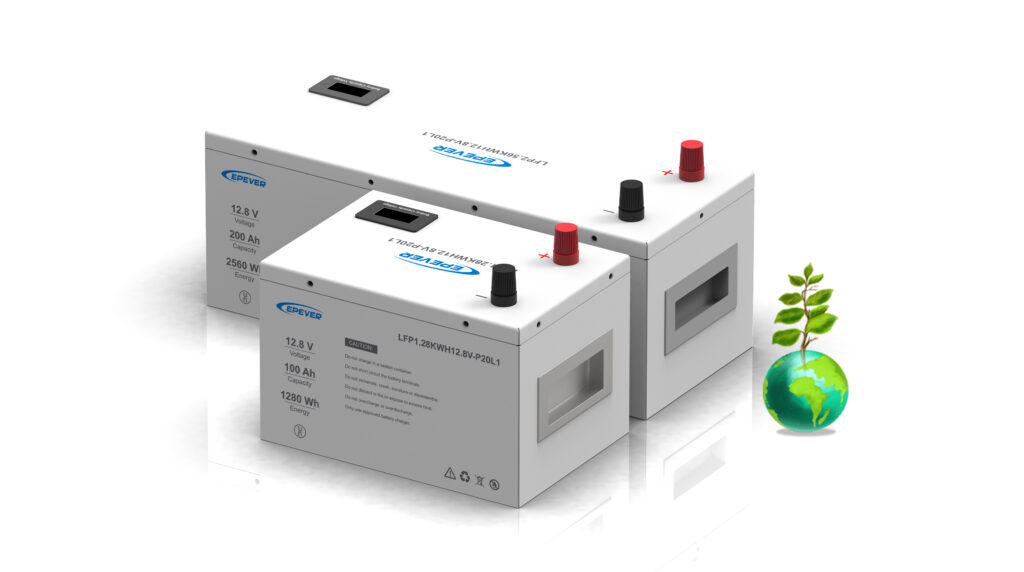

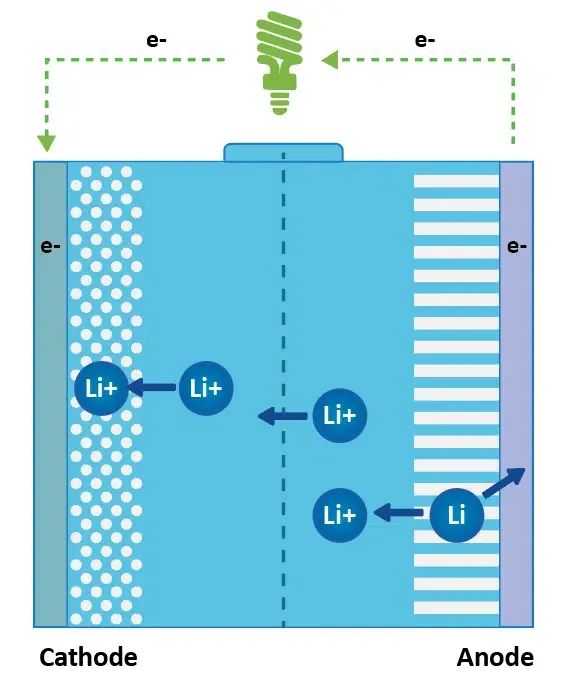

Μπαταρίες Λιθίου LFP της EPEVER

Νέα σειρά Μπαταριών Λιθίου LFP (Λιθίου – σιδήρου – φωσφόρου) - μια καινοτομία που εγγυάται εξαιρετική απόδοση, αδιαπραγμάτευτη αξιοπιστία και σχεδιασμό ιδανικό να καλύψει τις ποικίλες ενεργειακές ανάγκες των χρηστών.

Πρόκειται για ένα σημαντικό άλμα προόδου στην τεχνολογία αποθήκευσης ενέργειας καθώς αυτές οι μπαταρίες δεν αποτελούν απλώς προηγμένες λύσεις σε χωρητικότητα και αποδοτικότητα ενέργειας, αλλά αντιπροσωπεύουν ένα βήμα προς ένα πιο οικολογικό μέλλον. Η ευελιξία αυτών των μπαταριών -υποστηρίζοντας τόσο σειριακές όσο και παράλληλες συνδέσεις - τις καθιστά κατάλληλες για μια ευρεία γκάμα ενεργειακών απαιτήσεων, από εκτεταμένα συστήματα αποθήκευσης μεγάλης κλίμακας έως και πιο compact λύσεις ενέργειας.

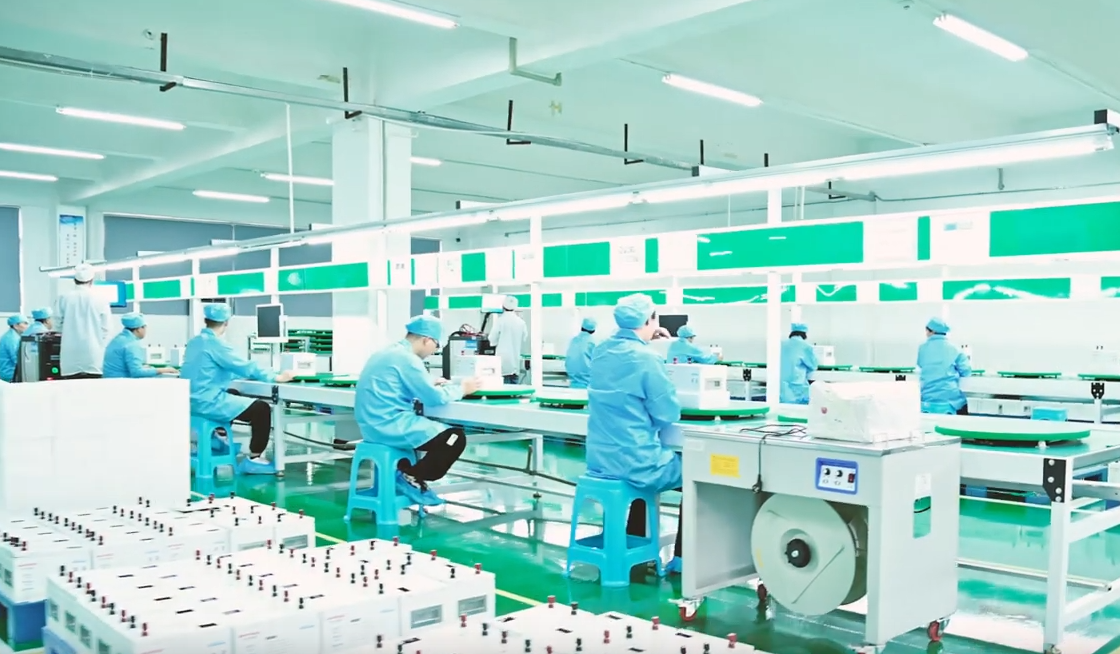

Υπεροχή στην Κατασκευή Μπαταριών

Από την ταξινόμηση των κυψελών και τη στοίχιση των μονάδων έως τις λεπτομερείς δοκιμές, δίνουμε προτεραιότητα στην ποιότητα, την αξιοπιστία και την απόδοση.

Κάθε στοιχείο της μπαταρίας ταιριάζει σε απόδοση, εξασφαλίζοντας εξαιρετική αποδοτικότητα και συνολικά πρότυπα ασφαλείας.

Σταθερότητα και Μακροζωία

Η επένδυση από αλουμίνιο ενισχύει τη θερμική αγωγιμότητα, η οποία βοηθά στην αποτελεσματική διάχυση της θερμότητας και έχει ως αποτέλεσμα τη διατήρηση της βέλτιστης απόδοσης και την παράταση του χρόνου ζωής της μπαταρίας, ειδικά σε εφαρμογές υψηλών απαιτήσεων.



Υψηλή Απόδοση

Χρησιμοποιώντας στοιχεία LiFePO4 Kατηγορίας A’ πρισματικής τεχνολογίας, εξασφαλίζεται η σταθερή και διαρκής παραγωγή ενέργειας.



Ενισχυμένη Διάχυση Θερμότητας

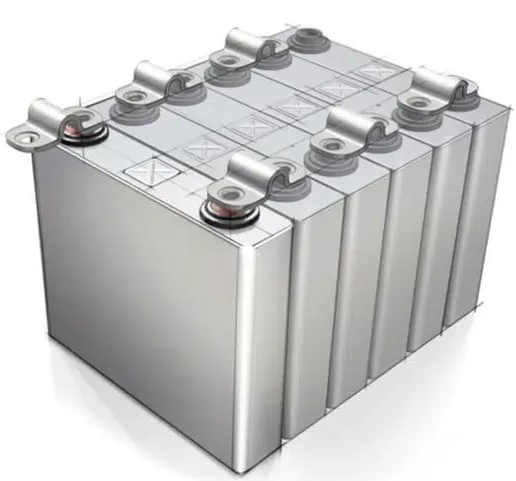

Ο πρισματικός σχεδιασμός των κυττάρων συνεισφέρει αποτελεσματικά στον έλεγχο της θερμοκρασίας, διασφαλίζοντας ότι η μπαταρία λειτουργεί εντός του ιδανικού εύρους θερμοκρασίας.



Αποτελεσματικός Σχεδιασμός για Εξοικονόμηση Χώρου

Η τετραγωνική μορφή αυτών των κυττάρων τα καθιστά ιδιαίτερα εύκολα στο στοίβαγμα και στην εγκατάσταση, πλεονέκτημα σε εφαρμογές όπου ο χώρος είναι περιορισμένος, οδηγώντας έτσι σε πιο αποτελεσματική χρήση του χώρου και της ενέργειας.

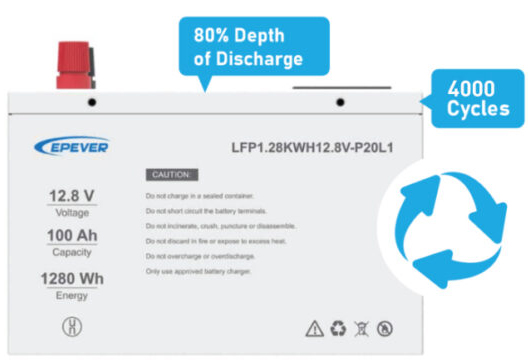

Μεγάλη Διάρκεια Ζωής Κύκλου

Υπό συνθήκες δοκιμής στους 25°C και ρυθμό εκφόρτισης 0.5C, οι μπαταρίες LiFePO4 επιδεικνύουν εντυπωσιακή διάρκεια ζωής κύκλου, υπερβαίνοντας τους 4000 κύκλους σε ένα βάθος εκφόρτισης του 80% (DOD).



Έξυπνη Διαχείριση

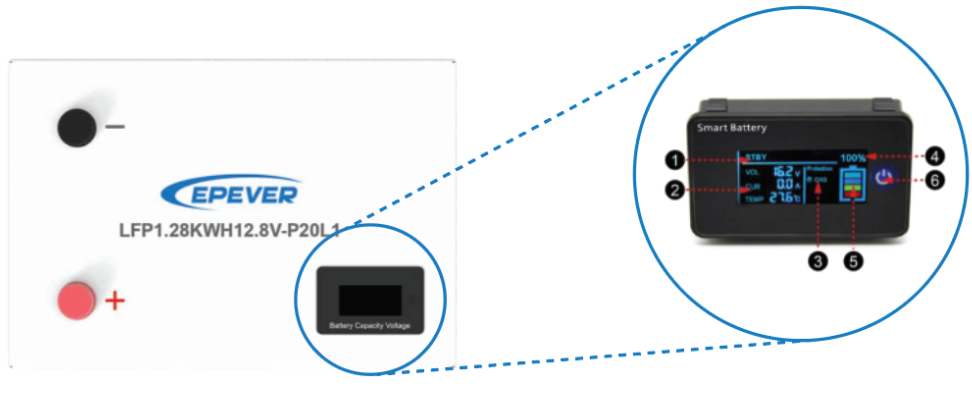

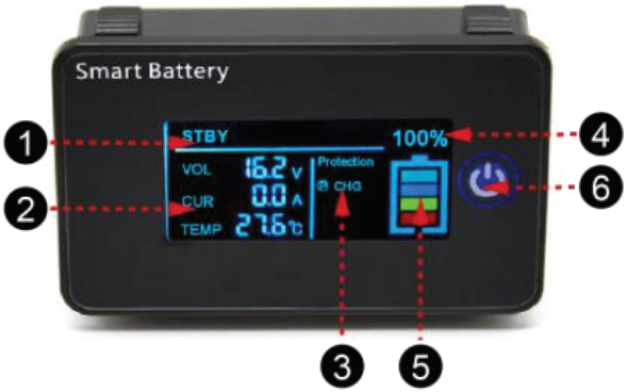

Έλεγχος της κατάστασης της μπαταρίας μέσω LCD/LED σε πραγματικό χρόνο, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία.

Παρακολουθεί την τάση, τη θερμοκρασία και την κατάσταση φόρτισης της μπαταρίας, παρέχοντας ειδοποιήσεις και σημαντικά δεδομένα.



Σύστημα Διαχείρισης Μπαταρίας (BMS)

Το ενσωματωμένο BMS της EPEVER εξασφαλίζει τη σωστή και ομαλή) λειτουργία των μπαταριών, χάρη στη διαχείριση σημαντικών παραμέτρων και παρέχοντας πλήρεις λειτουργίες προστασίας ενάντια στην υπερφόρτωση, υποφόρτωση και υπέρταση.



Ενισχυμένη Ασφάλεια

Αυτές οι μπαταρίες προσφέρουν υψηλή ασφάλεια καθώς είναι λιγότερο επιρρεπείς σε προβλήματα όπως υπερθέρμανση, ανάφλεξη ή έκρηξη σε σύγκριση με άλλες χημικές συνθέσεις.



Ευελιξία Σύνδεσης

Προσφέροντας δυνατότητες παράλληλης/σειριακής σύνδεσης, οι μπαταρίες LiFePO4 της EPEVER ανταποκρίνονται σε διάφορες απαιτήσεις χωρητικότητας και ισχύος, παρέχοντας μεγαλύτερη ευελιξία στην αποθήκευση ενέργειας.



   Πιστοποιήσεις και Επίπεδο Προστασίας

Το επίπεδο προστασίας IP65 αναφέρεται  στην ανθεκτικότητα των μπαταριών έναντι σκόνης και τη δυνατότητά τους να λειτουργούν σε υγρό ή σκονισμένο περιβάλλον.

Αυτές οι μπαταρίες έχουν αποκτήσει πιστοποιήσεις όπως UN38.3, MSDS και IEC62133, εξασφαλίζοντας υψηλά πρότυπα ασφάλειας και αξιοπιστίας.



Βιώσιμη, υψηλής απόδοσης ενεργειακή λύση

Σε σύγκριση με τις μπαταρίες μολύβδου- οξέος, οι οποίες είναι λίγο φθηνότερες αλλά υστερούν σε απόδοση και ενέχουν κινδύνους για το περιβάλλον, οι μπαταρίες LiFePO4 αποτελούν καλύτερη και φιλική προς το περιβάλλον επιλογή.



Εγγύηση Λειτουργίας

Οι μπαταρίες LiFePO4 της EPEVER καλύπτονται με 3 έως και 5 χρόνια (ανάλογα το μοντέλο), δίνοντάς σας την απαραίτητη ασφάλεια για την αγορά σας.



Ευκολία Εγκατάστασης και Συντήρησης

Η διαδικασία σχεδιασμού και εγκατάστασης των μπαταριών της EPEVER δεν απαιτεί πολύπλοκες διαδικασίες.

Με ελάχιστη ανάγκη για τακτικούς ελέγχους ή συντηρήσεις, αυτές οι μπαταρίες είναι ιδανικές για μακροπρόθεσμη λειτουργία, ειδικά σε οικιακές ρυθμίσεις.



Ευρείες Εφαρμογές

Η σειρά μπαταριών λιθίου της EPEVER καλύπτει διάφορες εφαρμογές όπως συστήματα backup σε κατοικίες, τροχόσπιτα, κάμπινγκ, ναυτιλιακές εφαρμογές, συστήματα έκτακτης τροφοδοσίας και πολλές άλλες χρήσεις.

Σχεδιασμένη με αξιοπιστία και ανθεκτικότητα, με πολύ λιγότερο βάρος σε σχέση με τις μπαταρίες μολύβδου, είναι φιλική προς το περιβάλλον και απαιτεί ελάχιστη συντήρηση.



Δείτε τα μοντέλα και περισσότερες πληροφορίες εδώ.





Υβριδικά Inverter της σειράς UPOWER από την EPEVER



Τα inverter χρησιμοποιούνται για την μετατροπή συνεχούς ρεύματος σε εναλλασσόμενο, παρέχοντας την απαιτούμενη τάση και συχνότητα στην έξοδο. Τα inverter μπορούν να θεωρηθούν ως "προσαρμογείς ισχύος". Έτσι, θεωρούνται ως ένα από τα σημαντικά μέρη ενός φωτοβολταϊκού συστήματος, που παρέχει εναλλασσόμενο ρεύμα για οποιαδήποτε συσκευή.

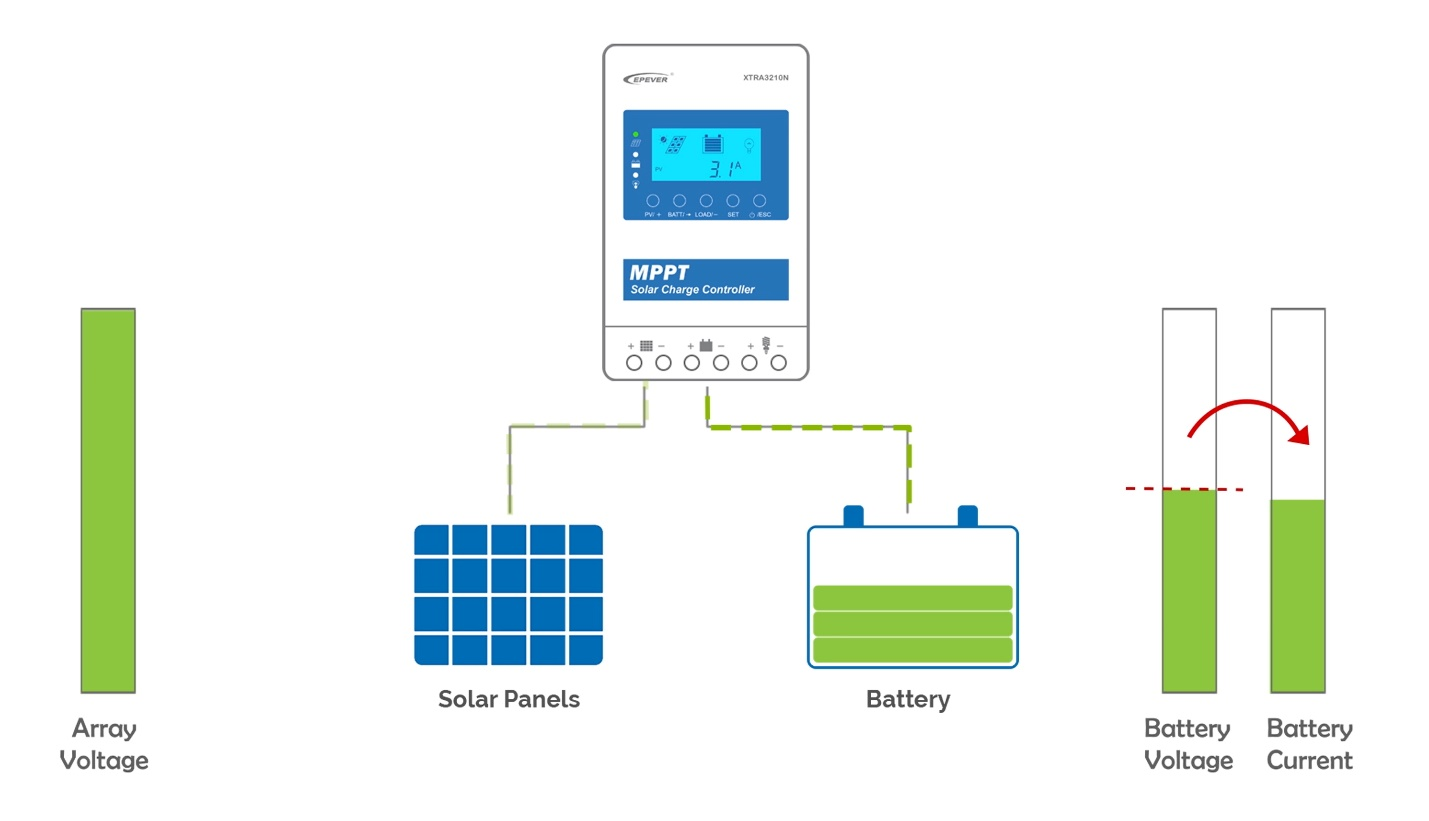

Οι ελεγκτές φόρτισης χρησιμοποιούνται επίσης για τη μετατροπή της ηλιακής ενέργειας από τα πάνελ σε ηλεκτρισμό, ο οποίος είναι απαραίτητος για τη φόρτιση των μπαταριών σε ένα φωτοβολταϊκό σύστημα. Οι φορτιστές ηλιακής ενέργειας λαμβάνουν ηλεκτρισμό από τα ηλιακά πάνελ και ελέγχουν όλα τα στοιχεία, εξασφαλίζοντας ότι οι μπαταρίες φορτίζονται με τον πιο αποδοτικό και υγιή τρόπο.

Καμιά φορά, η ποσότητα ενέργειας που απορροφάται από τα ηλιακά πάνελ δεν είναι αρκετή για να φορτίσει τη μπαταρία για τη σωστή λειτουργία των οικιακών συσκευών. Για τον λόγο αυτό, είναι απαραίτητη μια επιπλέον πηγή ενέργειας για την παροχή ενέργειας στο φωτοβολταϊκό σύστημα. Ένας υβριδικός φορτιστής / inverter συνδυάζει τη λειτουργία Τα inverter και ενός ελεγκτή φόρτισης σε ένα, προσφέροντας μια ολοκληρωμένη λύση. Ωστόσο, αυτό δεν είναι το μόνο πλεονέκτημα των υβριδικών συσκευών. Σε αυτό το άρθρο, θα μάθουμε περισσότερα για τους υβριδικούς φορτιστές / inverter και τα πλεονεκτήματά τους.

Όπως αναφέρεται, το inverter μετατρέπει το συνεχές ρεύμα (μπαταρία) σε εναλλασσόμενο και στη συνέχεια τη μεταβιβάζει στις συσκευές. Ένα υβριδικό inverter κάνει το ίδιο. Ωστόσο, είναι επίσης ικανός να λαμβάνει το φορτίο από εξωτερικές πηγές εναλλασσόμενου ρεύματος. Όταν η είσοδος εναλλασσόμενης τάσης δεν είναι διαθέσιμη, ένα υβριδικό inverter μεταβαίνει στη λειτουργία μπαταρίας. Αυτό είναι παρόμοιο με τις λειτουργίες των αδιάλειπτων τροφοδοτικών ισχύος (UPS).

Η σειρά UPOWER της EPEVER είναι ένας νέος τύπος Υβριδικού Inverter, συνδυάζοντας την ηλιακή ενέργεια και την είσοδο ρεύματος AC για μια πιο αξιόπιστη ανεξάρτητη φωτοβολταϊκή σύσταση.

Η σειρά UPOWER υιοθετεί ένα σχεδιασμό πολυπύρηνου επεξεργαστή και ένα προηγμένο αλγόριθμο έλεγχου MPPT για να ενισχύσει τις δυνατότητες του συνόλου.

Διαθέτει τα χαρακτηριστικά:

  • Υψηλή ταχύτητα απόκρισης
  • Υψηλή αξιοπιστία και
  • Υψηλά βιομηχανικά πρότυπα.

Προσφέρει τέσσερις λειτουργίες φόρτισης, συμπεριλαμβανομένων:

  • Προτεραιότητα ηλιακής ενέργειας
  • Προτεραιότητα ρεύματος AC
  • Ηλιακή
  • Ρεύμα AC και ηλιακή.

Οι δύο λειτουργίες εξόδου για μπαταρία και ρεύμα AC επιτρέπουν σε αυτήν τη συσκευή να καλύπτει διάφορες απαιτήσεις εφαρμογής. Μπορεί να παρακολουθεί γρήγορα το σημείο μέγιστης ισχύος του πίνακα φωτοβολταϊκών σε οποιοδήποτε περιβάλλον και να αποκτά τη μέγιστη ενέργεια των ηλιακών πάνελ σε πραγματικό χρόνο.

Η περιοχή εισόδου της τάσης AC είναι ευρεία αρκετά ώστε να καλύπτει διάφορους τύπους πηγών. Η τάση/ρεύμα φόρτισης DC εξόδου είναι συνεχώς προσαρμόσιμη σε ένα συγκεκριμένο εύρος, και οι πλήρεις λειτουργίες προστασίας εισόδου/εξόδου μπορούν να προσφέρουν ένα σταθερό και αξιόπιστο προφίλ φόρτισης και προστασίας φόρτισης για τις μπαταρίες. Αυτή η λειτουργία θα οδηγήσει σε υψηλή αποτελεσματικότητα μετατροπής, που είναι πάνω από 98% σε όλους τους τύπους της σειράς EPEVER UPOWER. Επιπλέον, η απώλεια ισχύος ελαχιστοποιείται μέσω της αποδοτικής μετατροπής AC-DC. Υιοθετεί την προηγμένη τεχνολογία SPWM, με αποτέλεσμα μια καθαρή ημιτονική έξοδο και μετατροπή 24/48VDC σε 220/230VAC, κατάλληλη για AC φορτία οικιακών συσκευών, ηλεκτρικών εργαλείων, εμπορικών μονάδων, ηλεκτρονικών ήχου και βίντεο, κ.λπ.

Το προϊόν υιοθετεί σχεδιασμό οθόνης LCD 4,2 ιντσών, η οποία εμφανίζει πραγματικά δεδομένα και παραμέτρους λειτουργίας σε πραγματικό χρόνο. Οι ενδελεχείς ηλεκτρονικές λειτουργίες προστασίας εξασφαλίζουν το υψηλότερο επίπεδο ασφάλειας και σταθερότητας.

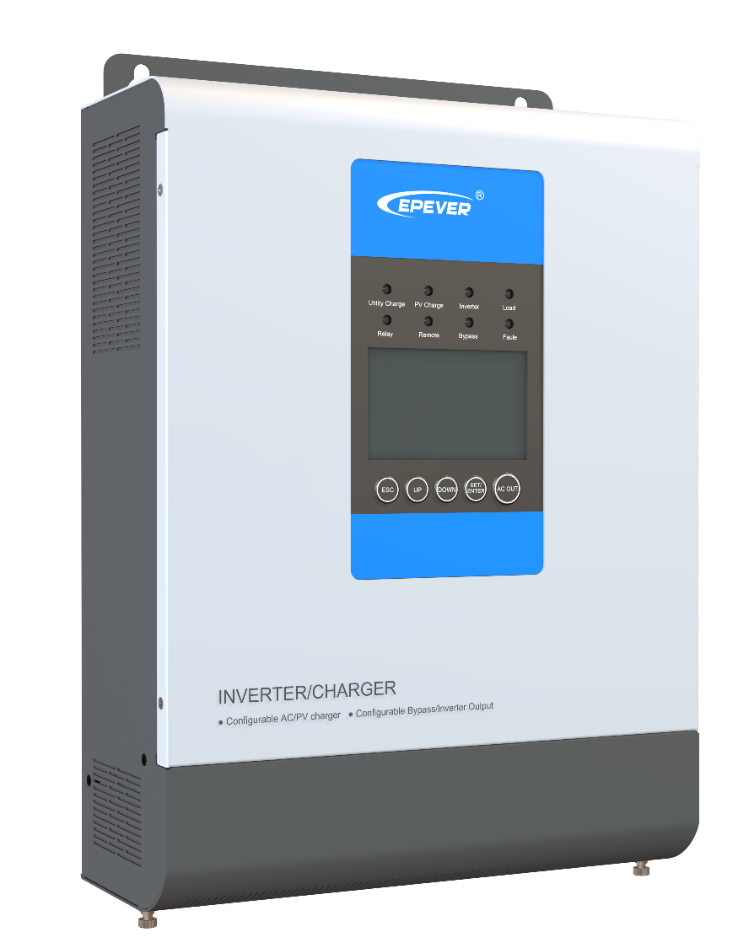

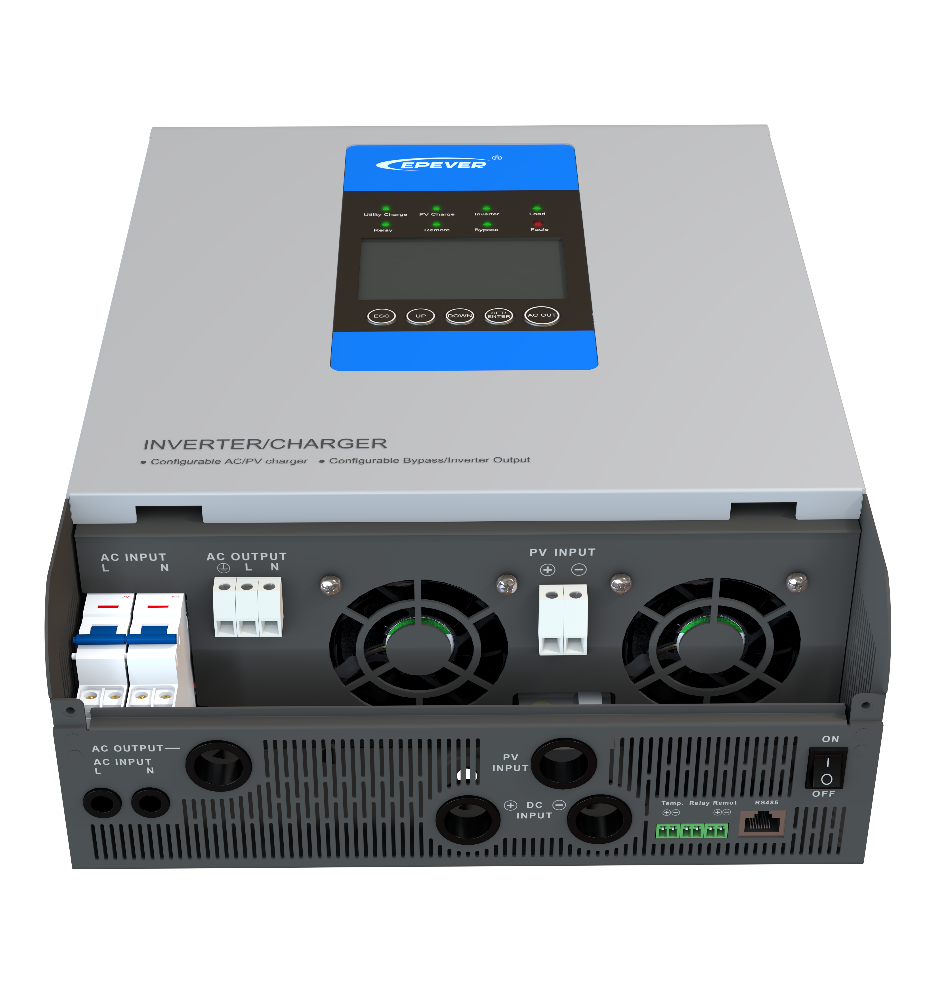

Σχήμα 1 - Υβριδικό Inverter Σειράς EPEVER UPOWER



Χαρακτηριστικά της Σειράς Αντιστροφέων/Φορτιστών EPEVER UPOWER:



  1. Ολοκληρωμένη Ενσωμάτωση Υβριδικής Πηγής Ενέργειας:

    • Η σειρά UPOWER ενσωματώνει απροβλημάτιστα εξωτερικές πηγές AC ενέργειας, όπως η παροχή ή γεννήτριες, με την ηλιακή ενέργεια.
    • Ενισχύει την αξιοπιστία του συστήματος, ειδικά σε περιοχές με κρύα και συννεφιασμένα κλιματολογικά περιβάλλοντα όπου η συνεχής ηλιακή ακτινοβολία μπορεί να λείπει.
  2. Προσαρμοστικότητα σε Δύσκολους Περιβαλλοντικούς Παράγοντες:

    • Ιδανικό για περιοχές με συχνά συννεφιασμένο ουρανό ή αντίξοες καιρικές συνθήκες, εξασφαλίζοντας συνεχή παροχή ηλεκτρικής ενέργειας ακόμη και όταν η ηλιακή ενέργεια μόνη της είναι ανεπαρκής.
    • Μειώνει την εξάρτηση από εξωτερικές γεννήτριες, βελτιστοποιώντας την οικονομική αποδοτικότητα και μειώνοντας τις απαιτήσεις συντήρησης.
  3. Οικονομική και Αποτελεσματική Λειτουργία:

    • Χρησιμοποιεί αποτελεσματικά την ηλιακή ενέργεια ενώ ελαχιστοποιεί τον χρόνο λειτουργίας και τα έξοδα που συνδέονται με εξωτερικές πηγές ενέργειας.
    • Μειώνει την ανάγκη για συνεχή χρήση γεννητριών σε περιοχές με περιορισμένη ηλιακή ακτινοβολία, παρέχοντας μια οικονομική και βιώσιμη λύση ενέργειας.
  4. Πρόσθετες Πηγές Ενέργειας:

    • Η σειρά UPOWER δέχεται ηλεκτρική ενέργεια τόσο από ηλιακούς συλλέκτες όσο και από εξωτερικές πηγές AC, επιτρέποντας ευελιξία στην παραγωγή ενέργειας.
    • Εξασφαλίζει σταθερή και συνεχή παροχή ηλεκτρικής ενέργειας, αντιμετωπίζοντας τις προκλήσεις που προκαλούνται από τις κλιματολογικές διακυμάνσεις στη διαθεσιμότητα ηλιακής ενέργειας.
  5. Ποικιλία Καταστάσεων Φόρτισης:

    • Προσφέρει πολλαπλές καταστάσεις φόρτισης, συμπεριλαμβανομένων του προτεραιότητας του ηλιακού, του προτεραιότητας της παροχής, του ηλιακού και της παροχής.
    • Παρέχει ευελιξία βάσει της διαθεσιμότητας ενέργειας και των απαιτήσεων.

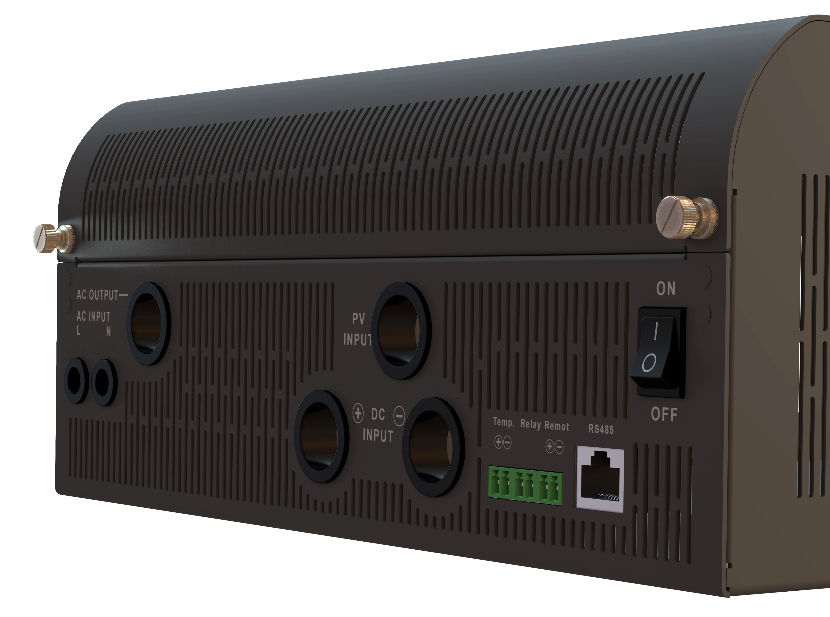

Σε αυτήν την ενότητα, θα συζητηθεί η δομή των αντιστροφέων/φορτιστών της σειράς UPOWER και οι διάφορες θύρες και ακίδες τους, προκειμένου να διευκολυνθεί η σωστή λειτουργία και η σύνδεση συστημάτων ηλιακής ενέργειας.

1.

  Αερισμός

7.

  Διασύνδεση ρελέ

2.

  Βίδα προσάρτησης (2 τεμάχια)

8.

  Απομακρυσμένη διασύνδεση

3.

  Τερματικοί AC εξόδου

9.

  Διακόπτης αντιστροφέα/φορτιστή

4.

  Τερματικοί εισόδου ρεύματος από το δίκτυο

10.

  Τερματικοί εισόδου φωτοβολταϊκών

5.

  Τερματικοί εισόδου μπαταρίας

11.

  Κάλυμμα τερματικών

6.

  Διασύνδεση RTS★

























1- Αερισμός: Ο UPOWER προσαρμόζει ένα έξυπνο ανεμιστήρα ψύξης που ελέγχεται από τη θερμοκρασία, βοηθώντας το σύστημα να παραμένει σε ένα λογικό εύρος θερμοκρασίας. Ωστόσο, συνιστάται ιδιαίτερα o εξωτερικός αερισμός εάν η συσκευή τοποθετηθεί σε ένα περίβλημα. Έτσι, ποτέ δεν πρέπει να εγκαθιστάται σε περίβλημα με μπαταρίες! Τα αέρια από τις εξαερόμενες μπαταρίες θα διαβρώσουν και θα καταστρέψουν τα κυκλώματα του αντιστροφέα/φορτιστή.

2- Βίδες προσάρτησης: Βοηθούν στο άνοιγμα του περιβλήματος για να έχουν πρόσβαση στην κύρια διεπαφή του πίνακα ελέγχου του.

3- Τερματικοί AC εξόδου: Οι προστατευμένες AC εξόδοι της συσκευής. Οι προστασίες περιλαμβάνουν υπέρταση εισόδου ρεύματος από το δίκτυο και υποτάση εισόδου ρεύματος από το δίκτυο.

4- Τερματικοί εισόδου ρεύματος από το δίκτυο, οι οποίοι είναι προστατευμένοι.

5- Τερματικοί εισόδου μπαταρίας: οι οποίοι είναι προστατευμένοι από υπέρταση και υποφόρτιση της μπαταρίας.

6- Διασύνδεση RTS για αισθητήρα απομακρυσμένης θερμοκρασίας, που επιτρέπει στο σύστημα να ενεργοποιεί τη λειτουργία προστασίας κατά της υπερθέρμανσης της μπαταρίας.

7- Διασύνδεση ρελέ: Έξυπνη διασύνδεση ρελέ, η οποία ενεργοποιεί την εξωτερική γεννήτρια AC βάσει της τρέχουσας χωρητικότητας της μπαταρίας.

8- Απομακρυσμένη διασύνδεση: Για να ενεργοποιεί και να απενεργοποιεί τον αντιστροφέα από απόσταση.

9- Διακόπτης αντιστροφέα/φορτιστή: Αυτός ενεργοποιεί ή απενεργοποιεί το σύστημα.

10- Τερματικοί εισόδου φωτοβολταϊκών: οι οποίοι είναι προστατευμένοι. Οι προστασίες περιλαμβάνουν το όριο ρεύματος φωτοβολταϊκών, βραχυκύκλωμα φωτοβολταϊκών, την αντίστροφη πολικότητα φωτοβολταϊκών και τη νυχτερινή αντίστροφη φόρτιση.

11- Είναι το κάλυμμα των τερματικών.



Μοντέλα:

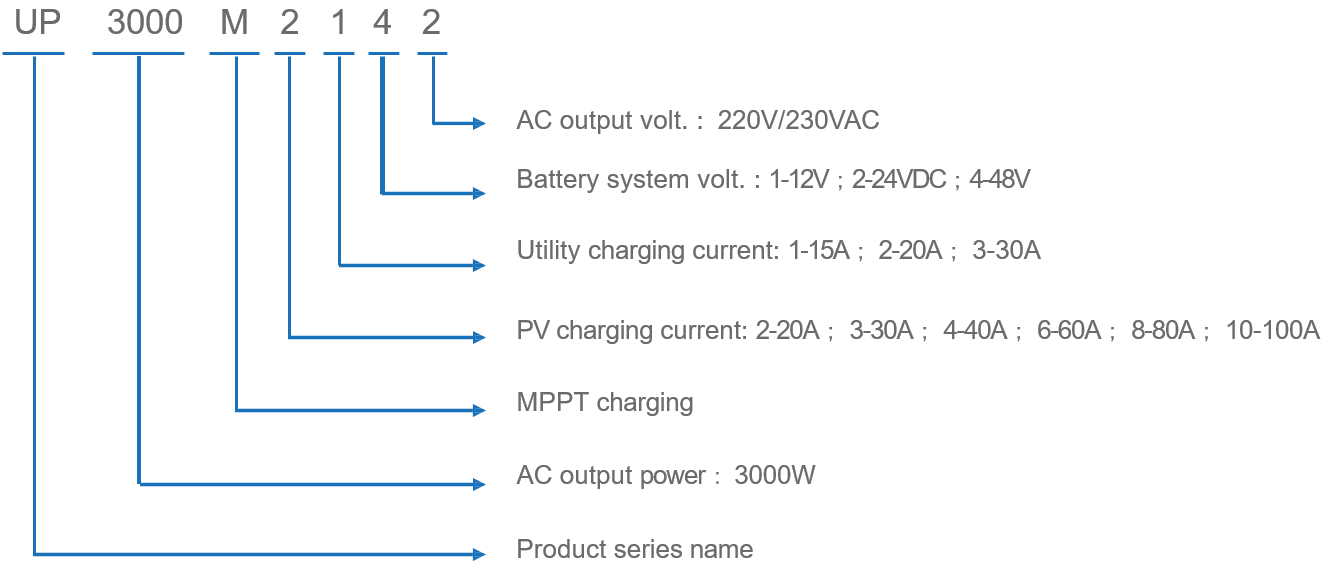

Τα μοντέλα της σειράς UPOWER ακολουθούν έναν πολύ απλό κανόνα για την ονομασία, όπως φαίνεται στην παρακάτω εικόνα.

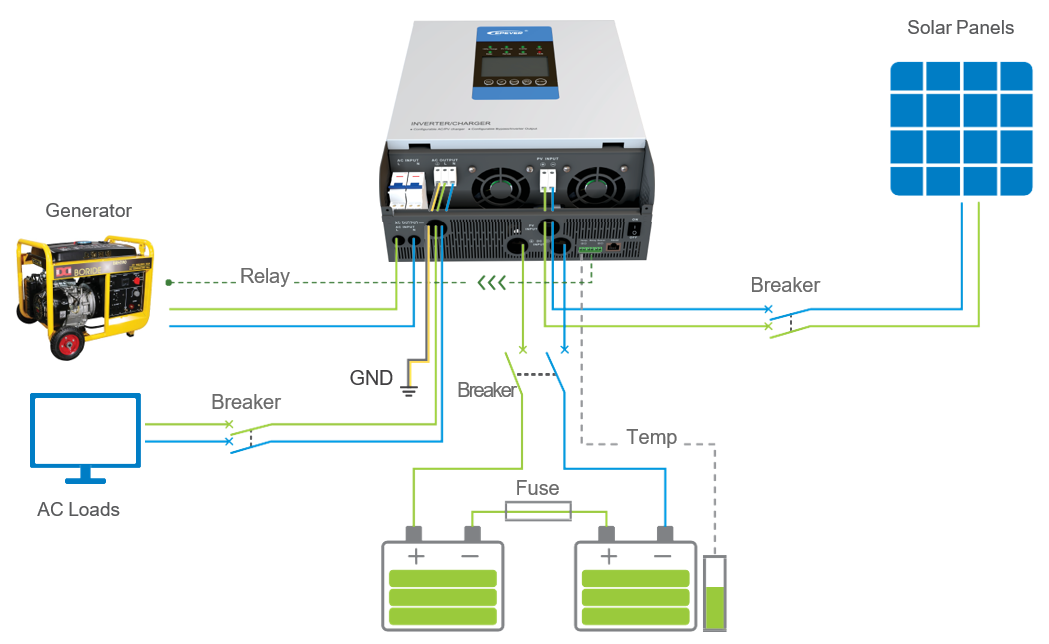

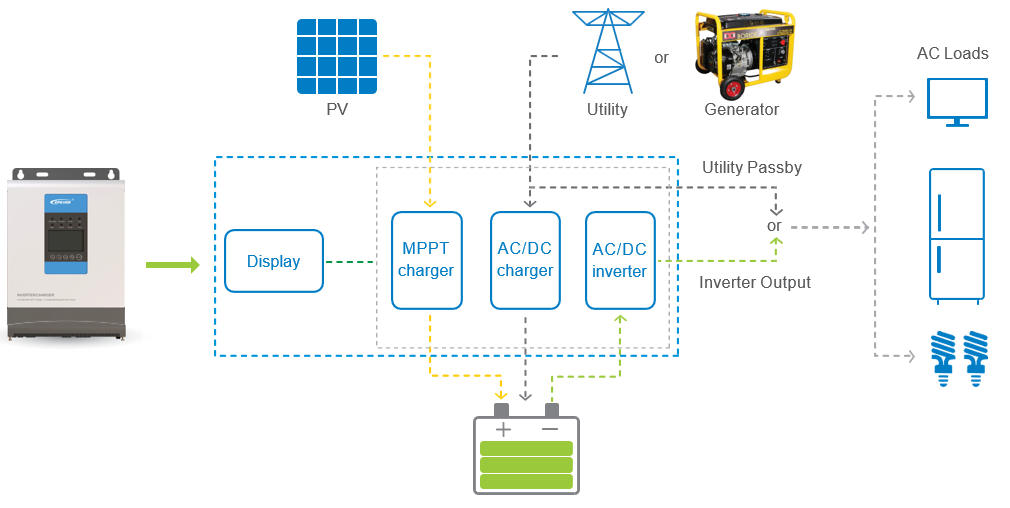

Διάγραμμα Συνδέσεων του Αντιστροφέα/Φορτιστή της Σειράς UPOWER από την EPEVER

Σχήμα 2 - Σχηματικό διάγραμμα συνδέσεων στη σειρά UPOWER

Φωτοβολταϊκά πάνελ (PV)

Απορροφούν την ενέργεια του ήλιου και τη μεταβιβάζουν στον ρυθμιστή φόρτισης MPPT για τη φόρτιση των μπαταριών.

Δημόσια Παροχή (Utility)

Αυτή είναι η επιπλέον πηγή AC για τη φόρτιση των μπαταριών. Όταν η πηγή δεν είναι διαθέσιμη, το UPOWER μεταβαίνει σε λειτουργία με ρεύμα μπαταρίας. Αυτή η πηγή μπορεί να είναι οποιαδήποτε εξωτερική πηγή ισχύος σε αστικές εφαρμογές, ενώ για συστήματα αυτόνομης λειτουργίας, μία εξωτερική γεννήτρια μπορεί να παρέχει την ενέργεια. Η τάση εξόδου AC του UPOWER κινείται στο εύρος των 220-230 VAC. Αυτό σημαίνει ότι το αστικό δίκτυο διανομής ισχύος με την τάση εξόδου 220-230 VAC μπορεί να χρησιμοποιηθεί ως άμεση πηγή AC ισχύος για το UPOWER της EPEVER. Αυτό ονομάζεται "λειτουργία παράκαμψης."

Μπαταρία

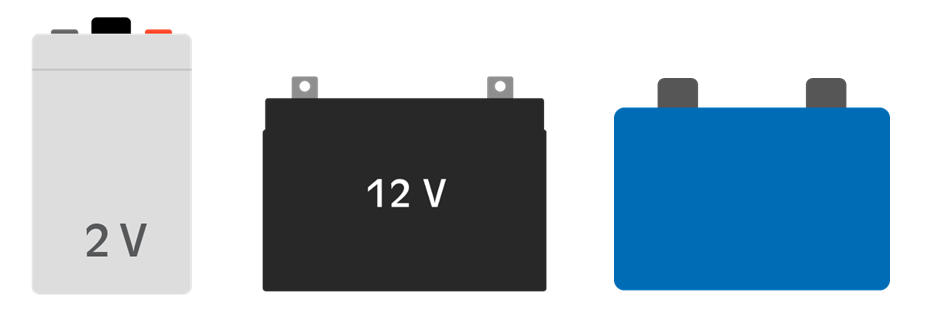

Το UPOWER είναι συμβατό με διάφορους τύπους μπαταριών, συμπεριλαμβανομένων των AGM, Gel, Flooded κ.λπ. Ωστόσο, οι παράμετροι φόρτισης είναι πλήρως προσαρμόσιμες για να προσαρμοστούν στο προφίλ φόρτισης οποιασδήποτε κατηγορίας μπαταριών.



AC Load

Κάθε καταναλωτής AC θεωρείται ως φορτίο AC.



Βήματα Εγκατάστασης



Αυτή η ενότητα περιλαμβάνει τις οδηγίες εγκατάστασης του αντιστροφέα/φορτιστή της σειράς UPOWER από την EPEVER.

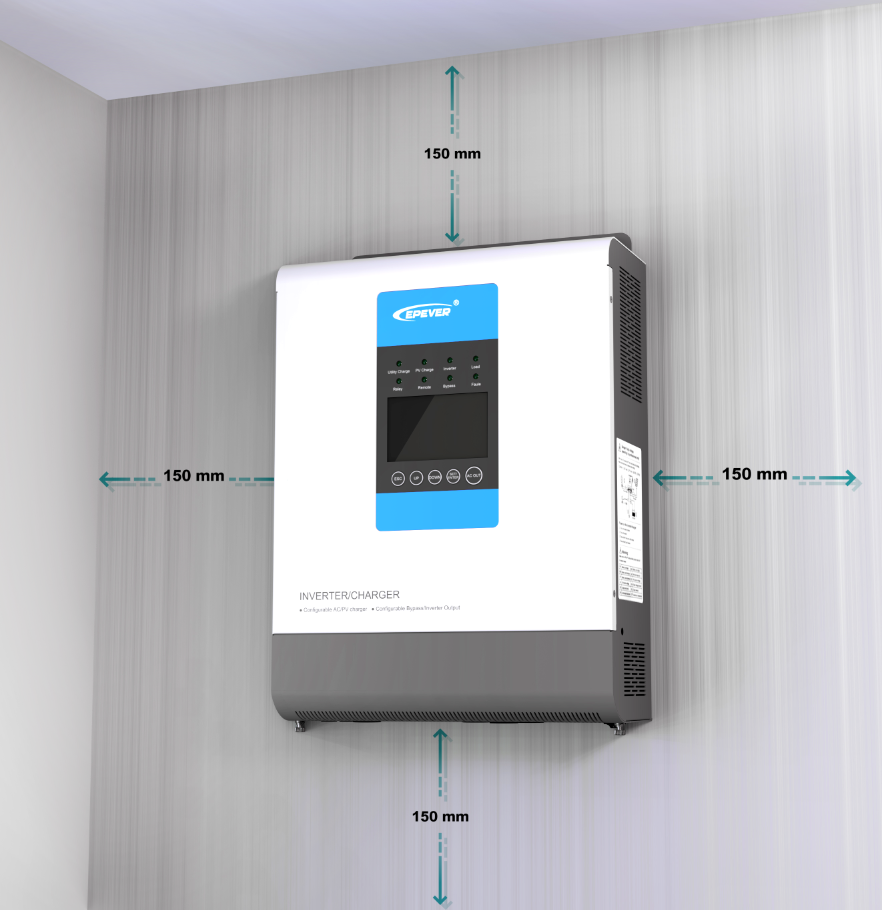

Βήμα 1: Καθορισμός Τοποθεσίας Εγκατάστασης και Χώρου Διάχυσης Θερμότητας

Καθορισμός τοποθεσίας εγκατάστασης: Ο αντιστροφέας/φορτιστής πρέπει να εγκατασταθεί σε έναν χώρο με επαρκή ροή αέρα στον αντιστροφέα/φορτιστή και με ελάχιστη απόσταση 150 mm από τις πάνω και κάτω άκρες της συσκευής για να διασφαλιστεί η σωστή λειτουργία.

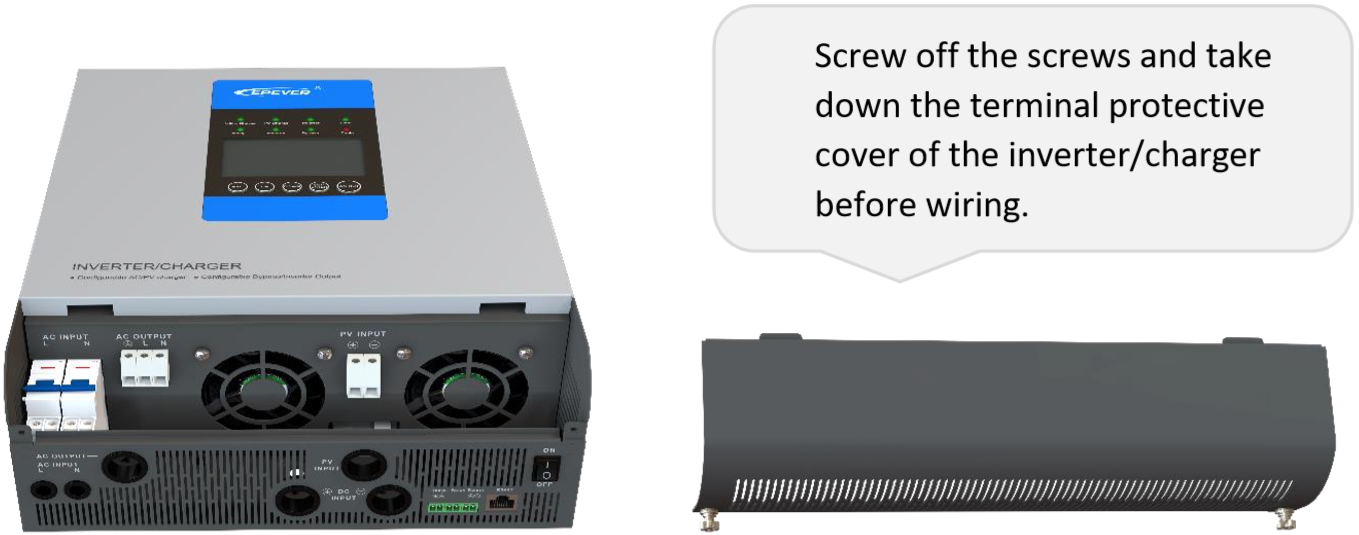

Βήμα 2: Αφαίρεση του προστατευτικού καλύμματος των τερματικών

Βήμα 3: Καλωδίωση



Ακολουθήστε το σχήμα καλωδίωσης του UPOWER όπως περιγράφεται στην παρακάτω εικόνα:

Γείωση

Η γείωση πρέπει να εφαρμόζεται όταν η πηγή ρεύματος συνδέεται στον αντιστροφέα/φορτιστή. Ο αντιστροφέας/φορτιστής έχει ειδικό τερματικό γείωσης, όπως φαίνεται στην παραπάνω εικόνα. Το καλώδιο γείωσης πρέπει να παραμένει συνεπές με το συνιστώμενο καλώδιο για την AC έξοδο. Το σημείο γείωσης πρέπει να είναι τόσο κοντά όσο το δυνατόν στον αντιστροφέα/φορτιστή, το καλώδιο γείωσης πρέπει να είναι όσο το δυνατόν πιο κοντό, και εάν δεν είναι δυνατό, συνιστάται να αυξήσετε το μέγεθος του καλωδίου αναλόγως.

Τερματικοί Εξόδου AC, Γείωση και Καλωδίωση Φωτοβολταϊκών

Κατά την καλωδίωση, μην κλείνετε τον ασφαλειοδιακόπτη, και είναι απαραίτητο να χρησιμοποιείτε κατσαβίδι με εγκοπή για να ξεβιδώνετε τις βίδες για τη σύνδεση των αντίστοιχων καλωδίων τους.

Κατά την αφαίρεση των καλωδιών, απενεργοποιήστε πρώτα το UPOWER, και στη συνέχεια, οι βίδες πρέπει να ξεβιδωθούν χρησιμοποιώντας ένα κατσαβίδι με εγκοπή, ώστε να αποσυνδεθούν τα αντίστοιχα καλώδια.



Βήμα 4: Εγκατάσταση του προστατευτικού καλύμματος των τερματικών.

Βήμα 5: Σύνδεση αξεσουάρ

Συνδέστε το καλώδιο του αισθητήρα απομακρυσμένης θερμοκρασίας.

Βήμα 6: Επανέλεγχος εάν οι συνδέσεις των καλωδίων είναι σωστές.

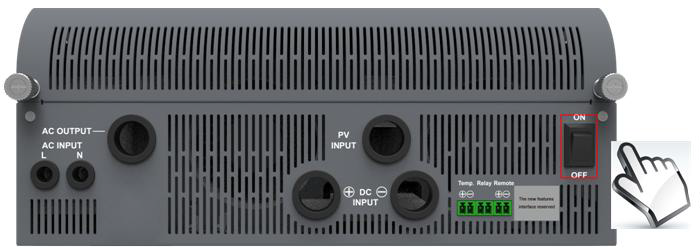

Βήμα 7: Ενεργοποίηση του αντιστροφέα/φορτιστή.

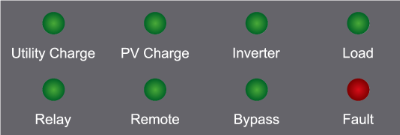

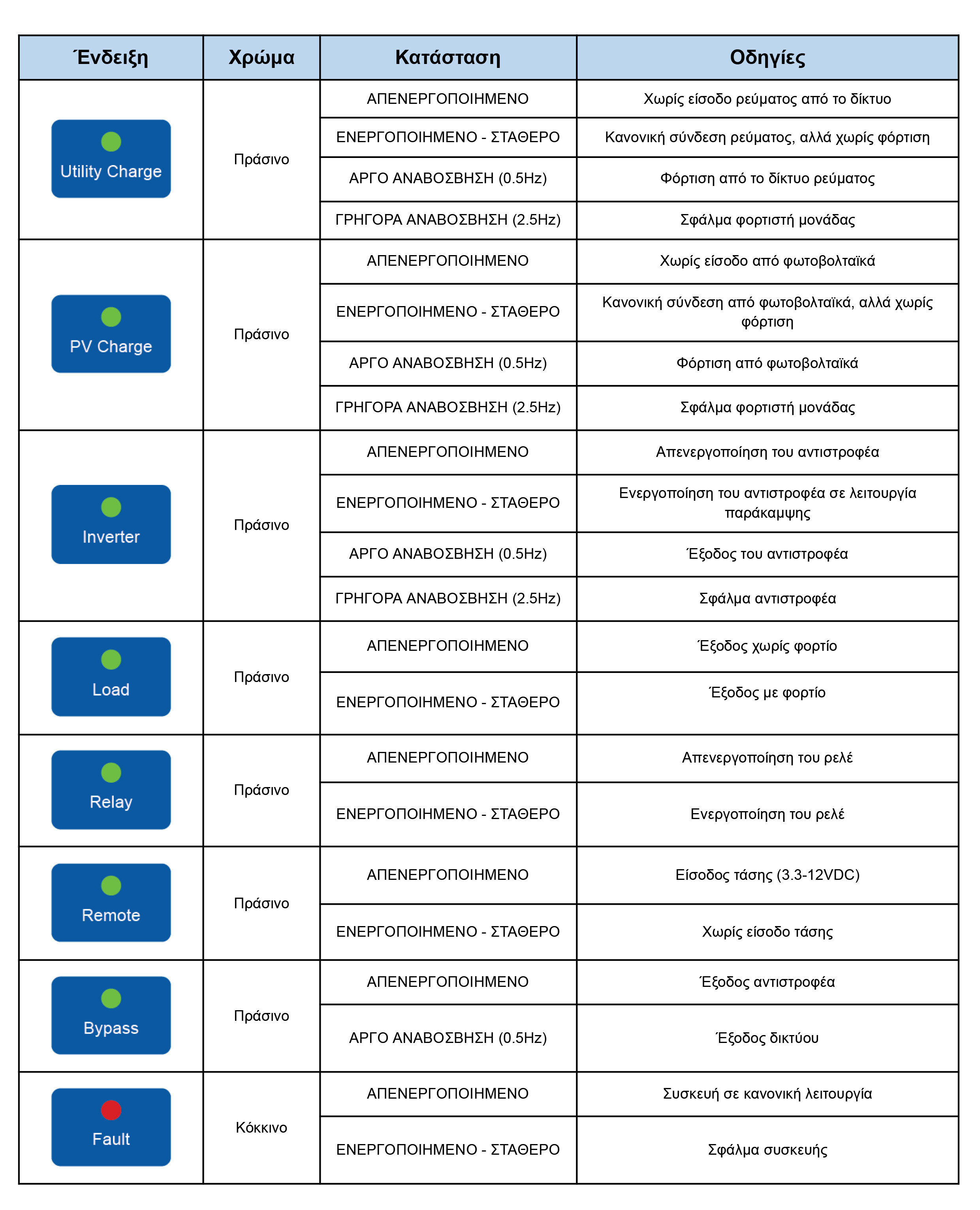

Οδηγίες Διασύνδεσης

Σε αυτήν την ενότητα, θα συζητήσουμε τη διασύνδεση της σειράς EPEVER UPOWER. Οι ενδείξεις και τα κουμπιά στην οθόνη του αντιστροφέα/φορτιστή εξετάζονται μέσω των επόμενων πινάκων:

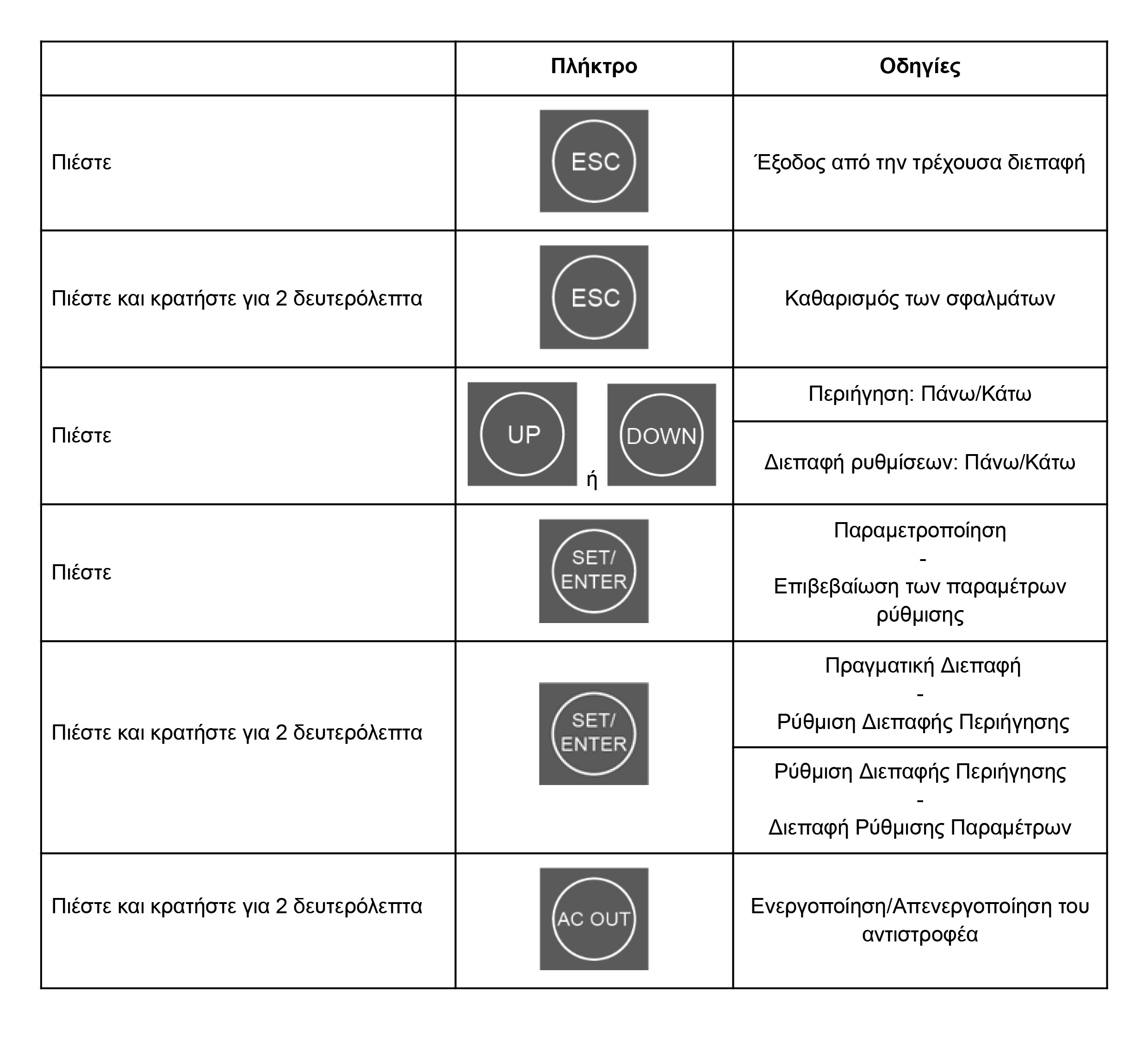

Πλήκτρα:

Όπως αναφέρθηκε προηγουμένως, μία από τις εξέχουσες χαρακτηριστικές της σειράς UPOWER είναι οι διάφοροι τρόποι λειτουργίας. Εδώ συζητούμε αυτούς τους τρόπους όσον αφορά τις παραμέτρους εισόδου και εξόδου. Πρώτα, ξεκινάμε από τις παραμέτρους εισόδου.

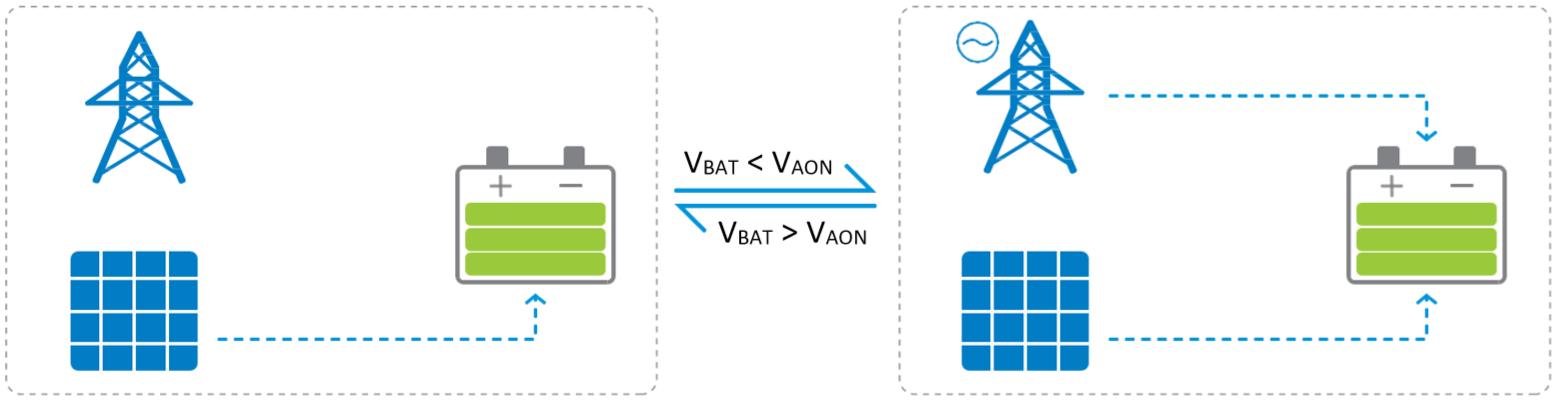

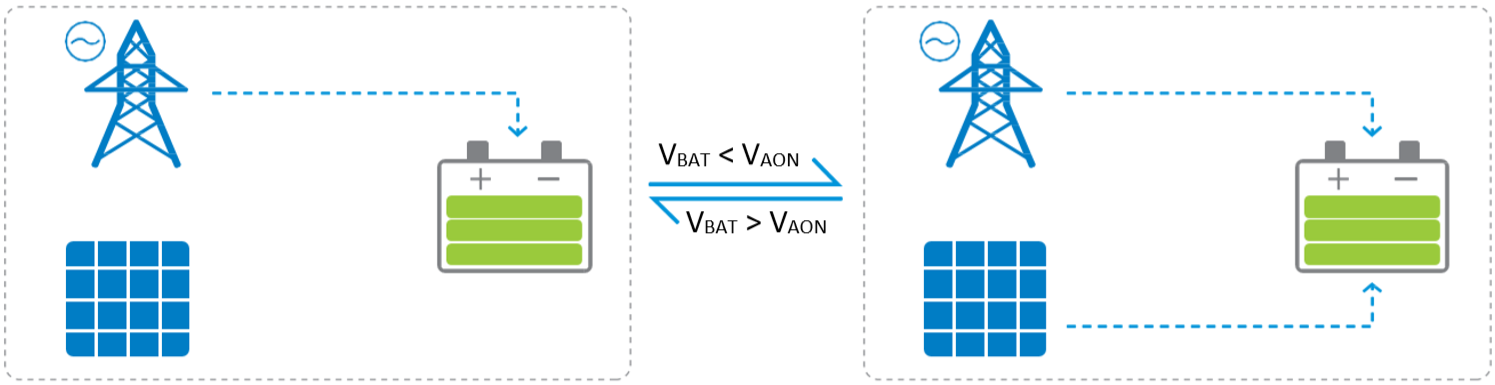

Προτεραιότητες Εισόδου:

  1. Προτεραιότητα Ηλιακής Ενέργειας (προεπιλεγμένη)

    Η μπαταρία φορτίζεται σε λειτουργία προτεραιότητας ηλιακής ενέργειας, και όταν η τάση της μπαταρίας είναι χαμηλότερη από την Τάση Ενεργοποίησης (VAON), η χρήση ηλιακής ενέργειας ξεκινά. Όταν η τάση της μπαταρίας φτάσει την Τάση Απενεργοποίησης (VAOF), η χρήση ηλιακής ενέργειας σταματά.

  2. Προτεραιότητα Τροφοδοσίας

    Η μπαταρία φορτίζεται σε λειτουργία προτεραιότητας τροφοδοσίας, και όταν η τάση της μπαταρίας είναι χαμηλότερη από την Τάση Ενεργοποίησης (VAON), η ηλιακή αρχίζει να φορτίζει. Όταν η τάση της μπαταρίας φτάσει την Τάση Απενεργοποίησης (VAOF), η ηλιακή σταματά να φορτίζει.

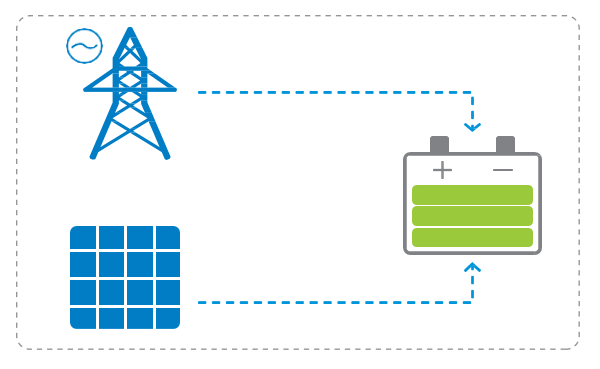

  3. Τροφοδοσία και Ηλιακή Ενέργεια

    Η τροφοδοσία και η ηλιακή ενέργεια φορτίζουν την μπαταρία, πράγμα που σημαίνει ότι και το δίκτυο και τα ηλιακά πάνελ παράγουν ενέργεια για τη φόρτιση της μπαταρίας ταυτόχρονα.

  4. Ηλιακή Ενέργεια

    Σε αυτήν τη λειτουργία, η μπαταρία φορτίζεται από τα ηλιακά πάνελ, και η τροφοδοσία δεν είναι διαθέσιμη. Το ηλιακό πάνελ απορροφά την ενέργεια και τη μεταφέρει στην μπαταρία.

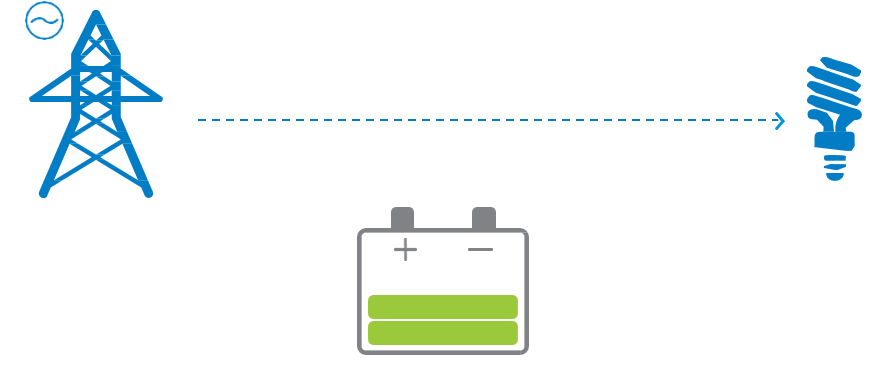

Προτεραιότητες Εξόδου:

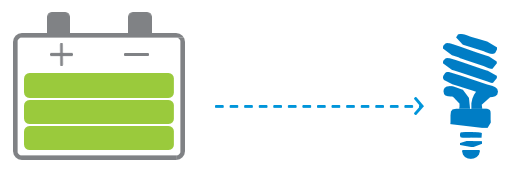

  1. Μπαταρία

  1. Τροφοδοσία (προεπιλεγμένο)

Ως το τελευταίο τμήμα, συζητούμε τις άλλες λειτουργίες που είναι διαθέσιμες στον αντιστροφέα/φορτιστή της σειράς UPOWER.

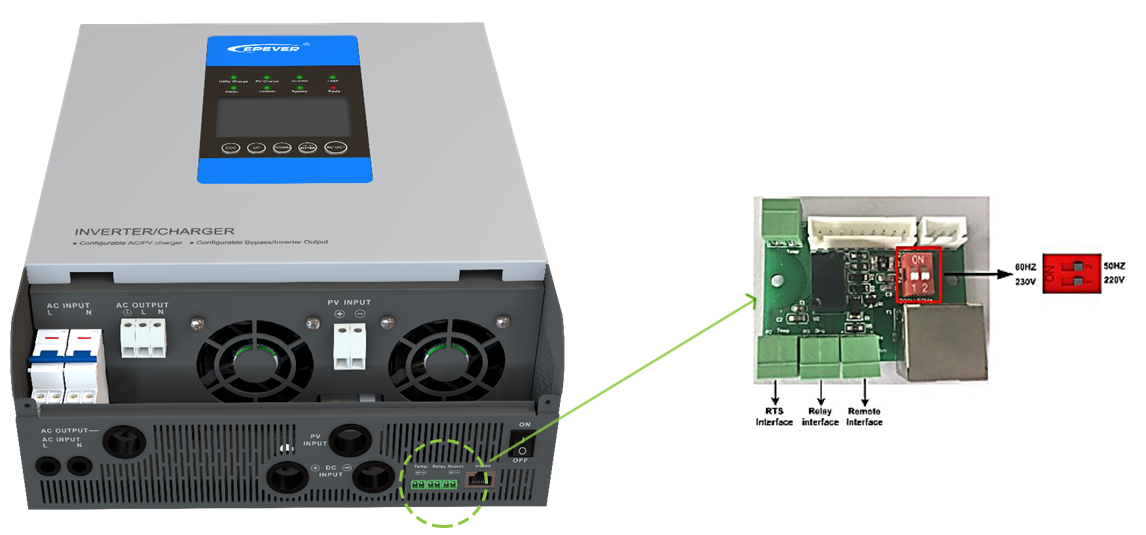

Εναλλαγή τάσης και συχνότητας εξόδου:

Όταν το Διακόπτης 1 είναι στη θέση "ON", η τάση εξόδου επιλέγεται ως 230VAC, και αντίστροφα ως 220VAC.

Όταν το Διακόπτης 2 είναι στη θέση "ON", η συχνότητα εξόδου επιλέγεται ως 60Hz, και αντίστροφα ως 50Hz.

Οι διακόπτες απεικονίζονται στο παρακάτω σχήμα.

ΣΗΜΕΙΩΣΗ: Εάν η συχνότητα ή η τάση εξόδου του αντιστροφέα/φορτιστή πρέπει να επαναρυθμιστεί, απαιτείται να απενεργοποιήσετε τον αντιστροφέα/φορτιστή και να ενεργοποιήσετε τη μονάδα μετά την ρύθμιση.





Item

UP1000-M3212

UP1000-M3222

UP1500-M3222

UP2000-M3322

UP3000-M3322

UP3000-M6322

System battery voltage

12VDC

24VDC

Battery input voltage range

10.8~16VDC

21.6~32VDC

Inverter Output

Continuous output power

800W

800W

1200W

1600W

2400W

2400W

Output power (15min.)

1000W

1000W

1500W

2000W

3000W

3000W

Overload power(5s)

1600W

1600W

2400W

3200W

4800W

4800W

Max. surge power

2000W

2000W

3000W

4000W

6000W

6000W

Output voltage range

220VAC±3%, 230VAC (-7%~+3%)

Output frequency

50Hz/60Hz

Output wave

Pure Sine Wave

Distortion THD

≤3% (12V or 24V resistive load)

Inverter efficiency

91%

94%

95%

95%

95%

95%

Transfer time

20mS

  Utility Input

Utility input voltage range

160VAC~280VAC(Working voltage range)

 170VAC~270VAC(Utility starting voltage range)

Max. utility charge current

20A

20A

20A

30A

30A

30A

  Solar Charging

Max. PV open circuit voltage

60V★

 46V◆

100V★

92V◆

150V★

 138V◆

Max. PV input power

390W

780W

780W

780W

780W

1500W

Max. PV charging current

30A

30A

30A

30A

30A

60A

Equalization voltage

14.6V

29.2V

Boost voltage

14.4V

28.8V

Float voltage

13.8V

27.6V

Tracking efficiency

≤99.5%

Charging conversion efficiency

≤98%

Temperature compensate coefficient

-3mV/℃/2V (Default)

  Others

No-load consumption

≤1.2A

≤0.6A

≤0.6A

≤0.8A

≤0.8A

≤0.8A

Enclosure

IP30

Relative humidity

< 95% (N.C.)

Working environment temperature

-20℃~50℃(100% input and output)

  Mechanical Parameters

Dimension

386×300×126mm

444×300×126mm

518×310×168mm

Mounting dimension

230mm

Mounting hole size

Φ8mm

Weight

7.3kg

7.3kg

7.4kg

8.5kg

9.2kg

14.9kg

★At minimum operating environment temperature

◆At 25℃ environment temperature

Item

UP3000-M3212

UP3000-M3222

UP5000-M3222

UP5000-M3322

UP5000-M3322

System battery voltage

48VDC

Battery input voltage range

43.2~64VDC

Inverter Output

Continuous output power

2400W

2400W

4000W

4000W

4000W

Output power (15min.)

3000W

3000W

5000W

5000W

5000W

Overload power(5s)

4800W

4800W

8000W

8000W

8000W

Max. surge power

6000W

6000W

10000W

10000W

10000W

Output voltage range

220VAC±3%, 230VAC (-7%~+3%)

Output frequency

50Hz/60Hz

Output wave

Pure Sine Wave

Distortion THD

≤3% (24V or 48V resistive load)

Inverter efficiency

95%

Transfer time

20mS

Utility Input

Utility input voltage range

160VAC~280VAC(Working voltage range)

 170VAC~270VAC(Utility starting voltage range)

Max. utility charge current

15A

15A

30A

30A

30A

Solar Charging

Max. PV open circuit voltage

150V

138V

200V★

 180V◆

Max. PV input power

1040W

3000W

3000W

4000W

5000W

Max. PV charging current

20A

60A

60A

80A

100A

Equalization voltage

58.4V

Boost voltage

57.6V

Float voltage

55.2V

Tracking efficiency

≤99.5%

Charging conversion efficiency

≤98%

Temperature compensate coefficient

-3mV/℃/2V (Default)

Others

No-load consumption

≤0.6A

≤0.6A

≤0.8A

≤0.8A

≤0.8A

Enclosure

IP30

Relative humidity

< 95% (N.C.)

Working environment temperature

-20℃~50℃(100% input and output)

Mechanical Parameters

Dimension

444×300×126mm

518×310×168mm

614×315×178mm

Mounting dimension

230mm

Mounting hole size

Φ8mm

Weight

7.3kg

14.7kg

16.6kg

17.5kg

17.8kg

Εισαγωγή στους Ρυθμιστές Φόρτισης της σειράς XTRA από την EPEVER



Υπάρχουν πολλές σειρές ρυθμιστών φόρτισης ηλιακής ενέργειας στην αγορά. Η τεχνολογία βρίσκεται στην κορυφή της εξέλιξης, και οι περισσότερες γνωστές υψηλής τεχνολογίας εταιρείες παρέχουν ρυθμιστές φόρτισης υψηλής ποιότητας.



Πράγματι, η επιλογή ανάμεσα στους ρυθμιστές φόρτισης είναι περισσότερο θέμα εφαρμογής και χαρακτηριστικών σήμερα. Η ευρεία γκάμα εφαρμογών εκτός δικτύου έχει ωθήσει τους κατασκευαστές να παρέχουν εξατομικευμένες λύσεις.

Σε αυτό το άρθρο, θα εξετάσουμε τους ρυθμιστές φόρτισης της σειράς EPEVER XTRA, οι οποίοι αποτελούν έναν ρυθμιστή φόρτισης ηλιακής ενέργειας "γενικής χρήσης" και διακρίνονται για την φιλικότητά τους προς τις μπαταρίες λιθίου.

Ο XTRA είναι ένας ρυθμιστής φόρτισης MPPT, πράγμα που απλά σημαίνει ότι συντονίζει την έξοδο των ηλιακών πάνελ με την τάση της μπαταρίας για να εξασφαλίσει τη μέγιστη αποδοτικότητα. Η μέγιστη χωρητικότητα φόρτισης και εκφόρτισης είναι 40A, πράγμα που το καθιστά κατάλληλο για συστήματα μικρού και μεσαίου μεγέθους.

Ο XTRA είναι συμβατός με μπαταρίες 12, 24, 36 και 48V DC, καθιστώντας δυνατή την ενσωμάτωσή του σε σχεδόν κάθε συνήθη συνδυασμό μπαταριών.

Η μέγιστη ισχύς εισόδου (στα 48V DC) είναι 2080W με το μέγιστο ανοιχτό κύκλωμα (Voc) των ηλιακών πάνελ στα 150V.

Οι προαιρετικές μονάδες εμφάνισης XDB1/XDS1/XDS2 καθιστούν δυνατό τον έλεγχο και τη διαμόρφωση των σημαντικότερων παραμέτρων του ηλιακού συστήματος εκτός δικτύου.

Στο επόμενο τμήμα, θα εμβαθύνουμε στις λεπτομέρειες του ρυθμιστή φόρτισης EPEVER XTRA.



Τι είναι το MPPT;



Το MPPT σημαίνει ανίχνευση του σημείου μέγιστης ισχύος. Πρόκειται για το να αποκτήσουμε την υψηλότερη δυνατή φορτιστική ισχύ από το ηλιακό πάνελ για τη φόρτιση των μπαταριών. Για να κατανοήσουμε την έννοια, πρέπει να ρίξουμε μια ματιά στον καμπύλη IV ενός φωτοβολταϊκού μοντέλου.

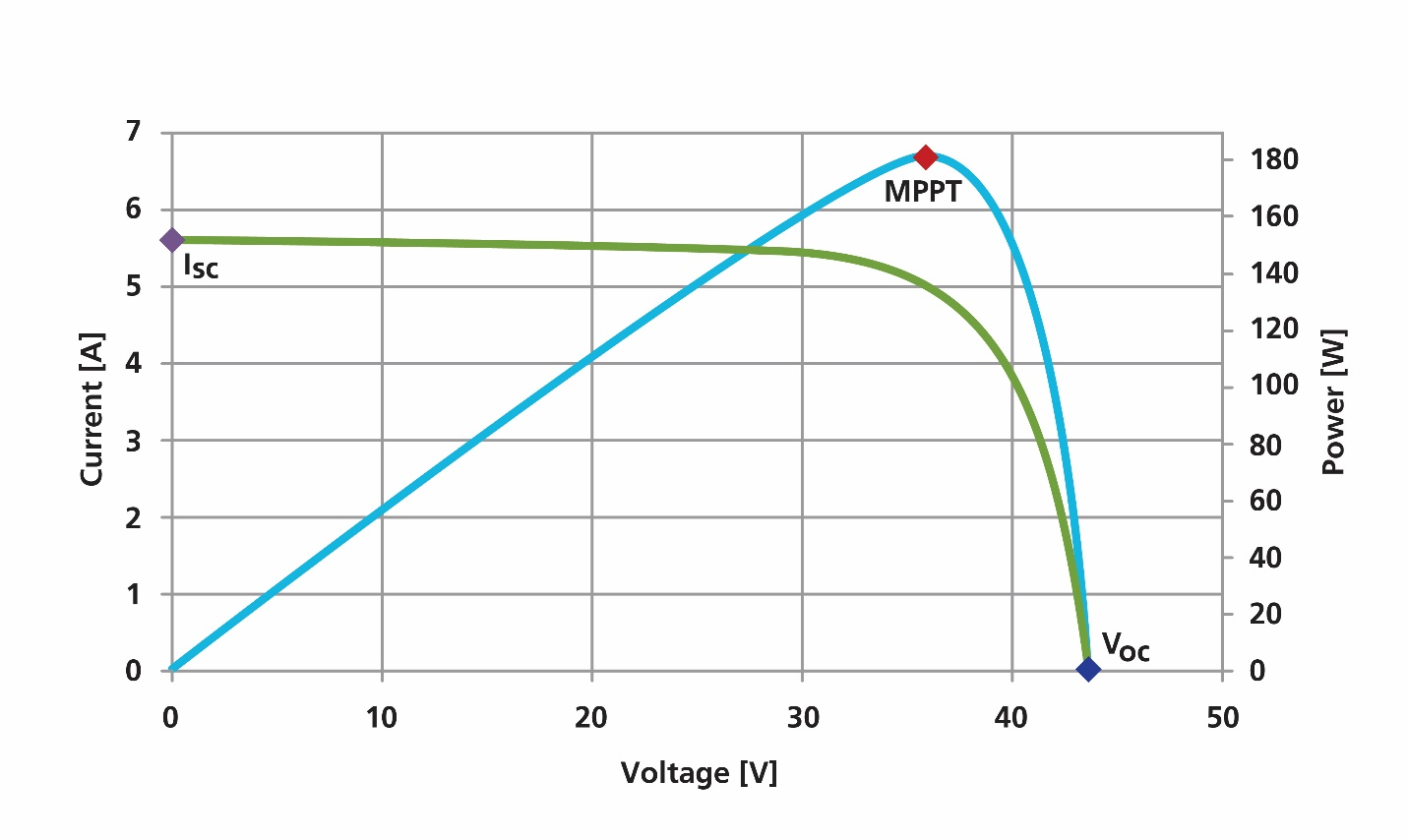

Παραπάνω, εμφανίζονται η τάση, το ρεύμα και η ισχύς ενός δείγματος φωτοβολταϊκού πάνελ. Αυτή η καμπύλη δείχνει τους πιθανούς συνδυασμούς ρεύματος και τάσης εξόδου του φωτοβολταϊκού πάνελ. Η ισχύς εκφράζεται σε Watt, που είναι το προϊόν του ρεύματος και της τάσης σε κάθε σημείο.

Το μέγιστο ρεύμα παράγεται όταν δεν υπάρχει αντίσταση στο κύκλωμα (ρεύμα σύντομου κυκλώματος), αυτό ονομάζεται Isc.

Η μέγιστη τάση συμβαίνει όταν το κύκλωμα είναι ανοιχτό ή η αντίσταση είναι άπειρη. Αυτό ονομάζεται τάση ανοιχτού κυκλώματος (Voc).

Υπάρχει ένα μοναδικό σημείο όπου η ισχύς είναι μέγιστη. Αυτό το σημείο ονομάζεται το σημείο μέγιστης ισχύος (MPP), και απαιτεί υπολογισμούς, τεχνικές παρακολούθησης και ελέγχου για να διασφαλιστεί ότι το φωτοβολταϊκό σύστημα λειτουργεί σε αυτό το μοναδικό σημείο για να επιτύχει τη μεγαλύτερη συλλογή ισχύος.

Ένας ρυθμιστής φόρτισης MPPT εξασφαλίζει ότι το σύστημα λειτουργεί σε αυτό το σημείο (ή πολύ κοντά) σε αυτό το σημείο.

Η απόδοση της σειράς XTRA, η οποία είναι πράγματι μία διαδικασία μετατροπής DC σε DC, δεν είναι λιγότερη από 97,6% για όλα τα μοντέλα σε αυτήν τη σειρά.



Τα μοντέλα των ρυθμιστών φόρτισης XTRA



Η σειρά XTRA περιλαμβάνει 10 μοντέλα. Μπορεί κανείς εύκολα να διακρίνει το ρεύμα φόρτισης/εκφόρτισης, την τάση του συστήματος, τη μέγιστη τάση ανοιχτού κυκλώματος των ηλιακών πάνελ και την ενσωματωμένη μονάδα εμφάνισης.

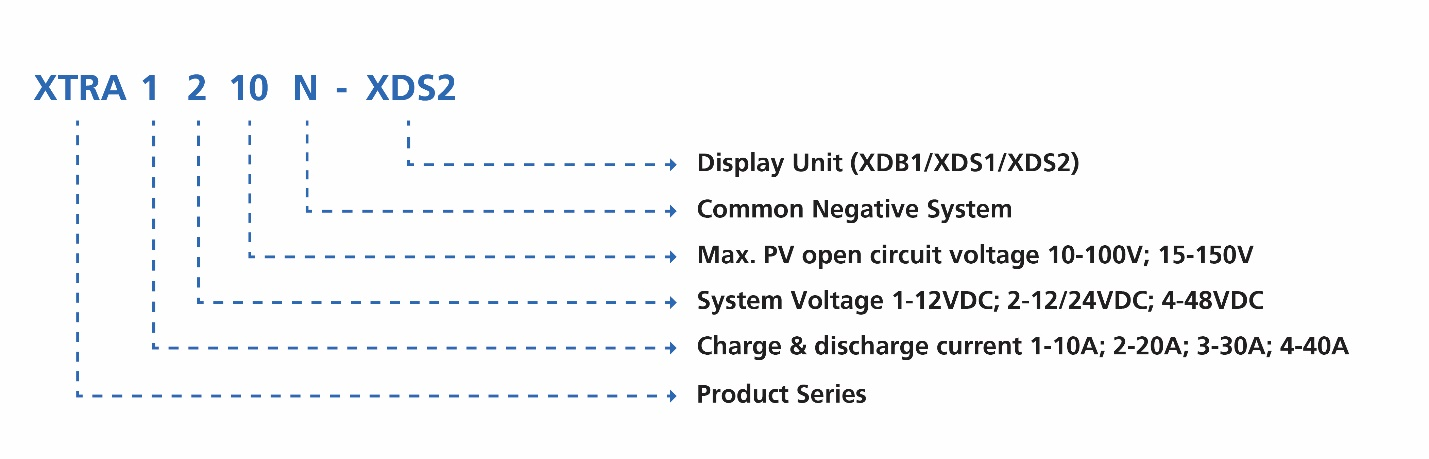

Εδώ έχουμε ένα παράδειγμα ονόματος μοντέλου από τη σειρά XTRA: XTRA1210N-XDS2

Όπως απεικονίζεται παραπάνω, το πρώτο γράμμα μετά το XTRA υποδηλώνει το ρεύμα φόρτισης και εκφόρτισης. Ο δεύτερος αριθμός αναπαριστά την τάση του συστήματος, όπου το 1 σημαίνει 12V DC, το 2 σημαίνει 12/24 VDC και το 4 σημαίνει 48V DC.

Οι επόμενοι δύο αριθμοί υποδηλώνουν τη μέγιστη τάση ανοιχτού κυκλώματος των ηλιακών πάνελ, με τις τιμές 10 να αντιστοιχεί σε 100V και 15 να αντιστοιχεί σε 150V.

Το N υποδηλώνει κοινό αρνητικό σύστημα γείωσης.

Και το τελευταίο στοιχείο είναι η μονάδα εμφάνισης των δεδομένων. Για τη σειρά XTRA υπάρχουν τρεις επιλογές, και συγκεκριμένα τα XDB1 (βασική - LED), XDS1 (κανονική - LCD) και XDS2 (προηγμένη - LCD).

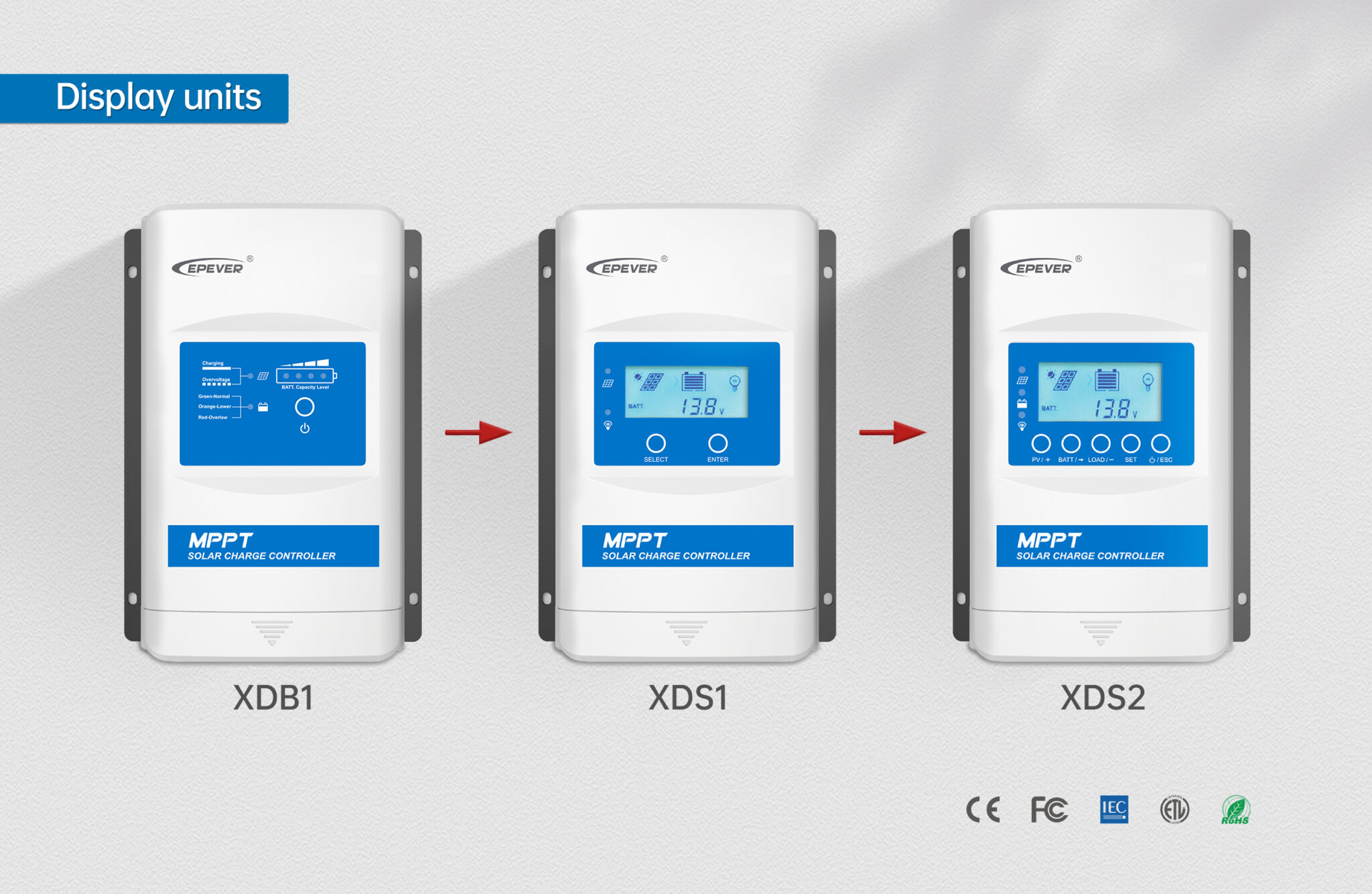

Οι τρεις μονάδες εμφάνισης παρουσιάζονται στο παρακάτω σχήμα.



Ποιο μοντέλο XTRA είναι κατάλληλο για εμένα;



Υπάρχουν αρκετοί παράμετροι που παίζουν ρόλο στην επιλογή του κατάλληλου ρυθμιστή φόρτισης για την εφαρμογή σας.

Ωστόσο, οι παρακάτω βασικές πληροφορίες θα σας βοηθήσουν να διαλέξετε τον κατάλληλο ρυθμιστή.

  • Τα χαρακτηριστικά των φωτοβολταϊκών πάνελ που περιλαμβάνουν τη μέγιστη τάση ανοιχτού κυκλώματος και το μέγιστο ρεύμα (Ισχύς του φωτοβολταϊκού συστήματος).
  • Τάση μπαταριών συστήματος

Οι ρυθμιστές φόρτισης έχουν περιορισμένη χωρητικότητα όσον αφορά το ρεύμα φόρτισης και τη μέγιστη τάση εισόδου φωτοβολταϊκών. Ένας ρυθμιστής φόρτισης πρέπει να επιλέγεται προσεκτικά με βάση τα προαναφερθέντα όρια. Η υπέρβαση αυτών των τιμών θα οδηγήσει (στον βραχυπρόθεσμο/μακροπρόθεσμο χρόνο) στην υποβάθμιση/βλάβη του ρυθμιστή φόρτισης.

Αφού υπολογίσετε την ηλιακή ισχύ εισόδου και την τάση του συστήματος, η χωρητικότητα φόρτισης υπολογίζεται με βάση την παρακάτω εξίσωση:

Χωρητικότητα ρυθμιστή φόρτισης = [(Ισχύς Φωτοβολταϊκού) / (Τάση συστήματος)] x Συντελεστής ασφαλείας

Ο συντελεστής ασφαλείας, που είναι συνήθως περίπου 1.3, εξασφαλίζει ότι ο ρυθμιστής φόρτισης δεν λειτουργεί στα όρια της χωρητικότητάς του, οπότε η επιλογή ενός ρυθμιστή φόρτισης με χωρητικότητα μεγαλύτερη κατά 30% από την πραγματικά απαιτούμενη εξασφαλίζει ότι ο ρυθμιστής φόρτισης διαχειρίζεται όχι περισσότερο από το 70% της μέγιστης χωρητικότητάς του, προκειμένου να επεκταθεί η διάρκεια ζωής του.

Ποιον τύπο μπαταριών μπορώ να χρησιμοποιήσω με τη σειρά EPEVER XTRA;



Με τη σειρά EPEVER XTRA μπορείτε να χρησιμοποιήσετε διάφορους τύπους μπαταριών. Οι βασικοί τύποι μπαταριών που υποστηρίζονται περιλαμβάνουν:

  1. Μπαταρίες μολύβδου-οξέως (Lead-Acid):

    • Όλοι οι τύποι Flooded (παραδοσιακές, υγρού κελιού)
    • Sealed (σφραγισμένες)
    • AGM (Αbsorbent Glass Mat - σφραγισμένες με χρήση υάλου υποαπορροής)
    • GEL
  2. Μπαταρίες Λιθίου (Lithium-ion):

    • Όλοι οι τύποι μπαταριών λιθίου, όπως Flooded, Sealed, AGM, GEL, και μπαταρίες λιθίου.

Για την επιλογή μπαταρίας, σημαντικοί παράγοντες είναι το βάθος εκφόρτισης, οι κύκλοι ζωής, το μέγεθος, τα ρυθμιστικά και εκφορτιστικά επίπεδα.

Η σειρά XTRA υποστηρίζει όλους τους προαναφερθέντες τύπους μπαταριών, συμπεριλαμβανομένων των Flooded, Sealed, AGM, GEL, και μπαταριών λιθίου.

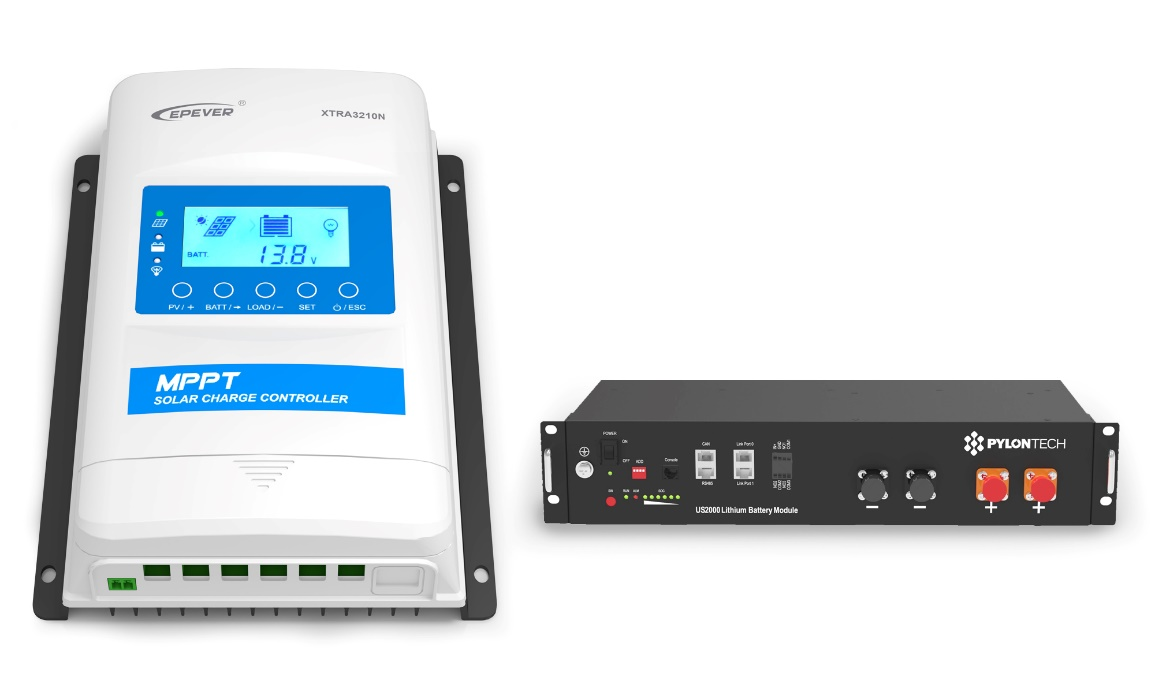

Γιατί χρειάζομαι έναν ειδικό ρυθμιστή φόρτισης για τη φόρτιση μιας μπαταρίας λιθίου;



Οι μπαταρίες λιθίου παρουσιάζουν διάφορους τύπους, και αυτοί περιλαμβάνουν:

  1. Οξείδιο του Κοβάλτου Λιθίου (LiCoO2) — LCO
  2. Οξείδιο του Μαγγανίου Λιθίου (LiMn2O4) — LMO
  3. Οξείδιο του Νικελίου-Μαγγανίου-Κοβαλτίου Λιθίου (LiNiMnCoO2) — NMC
  4. Φωσφάτιο του Σιδήρου Λιθίου (LiFePO4) — LFP
  5. Οξείδιο του Νικελίου-Κοβαλτίου-Αργιλίου Λιθίου (LiNiCoAlO2) — NCA
  6. Τιτανικό Οξείδιο Λιθίου (Li2TiO3) — LTO

Αυτοί διαφοροποιούνται ως προς τις ονομαστικές τάσεις των κυττάρων, τη χωρητικότητα ενέργειας, το ρυθμό φόρτισης και εκφόρτισης, τον κύκλο ζωής, τα θερμικά χαρακτηριστικά και τις εφαρμογές.

Η φόρτιση των μπαταριών λιθίου διαφέρει από αυτήν των μπαταριών μολύβδου-οξέως σε διάφορους τομείς. Οι μπαταρίες Li-ion δεν χρειάζεται να φορτίζονται πλήρως, όπως συμβαίνει με τις μπαταρίες μολύβδου-οξέως. Η πλήρης φόρτιση δεν είναι επιθυμητή. Πράγματι, είναι καλύτερο να μην φορτίζετε πλήρως, διότι μια υψηλή τάση φόρτισης επιβαρύνει την μπαταρία.

Η αύξηση της τάσης αυξάνει τη χωρητικότητα, αλλά η υπέρβαση των προδιαγραφών επιβαρύνει τη μπαταρία και θέτει σε κίνδυνο την ασφάλειά της. Γι' αυτό υπάρχουν προστατευτικά κυκλώματα ενσωματωμένα στις μπαταρίες λιθίου, τα οποία δεν επιτρέπουν την υπέρβαση ενός συγκεκριμένου επιπέδου τάσης.

Ο ρυθμός φόρτισης είναι επίσης σημαντικός σε διάφορα στάδια της φόρτισης της μπαταρίας λιθίου.

Καταρχήν, ένας ρυθμιστής φόρτισης λιθίου είναι μια συσκευή που περιορίζει την τάση (παρόμοια με τις μπαταρίες μολύβδου-οξέως), ωστόσο, με τις μπαταρίες λιθίου υπάρχουν υψηλότερες τάσεις ανά κύτταρο και στενότερα περιθώρια τάσης. Το στάδιο float ή trickle πρέπει να εξαλειφθεί.

Η επιλογή ενός χαμηλότερου ορίου τάσης ή η εξάλειψη της κορεσμού φόρτισης επεκτείνει τη ζωή της μπαταρίας, αλλά μειώνει τον χρόνο λειτουργίας.

Για να παρακολουθείτε την τάση της μπαταρίας λιθίου, πρέπει να γίνεται μια συγκεκριμένη σύνδεση μεταξύ της μπαταρίας και του ρυθμιστή φόρτισης. Συνήθως, αυτή είναι μια σύνδεση μεταξύ του Συστήματος Διαχείρισης Μπαταρίας (BMS) και του συστήματος παρακολούθησης.

Συνολικά, το προφίλ φόρτισης των μπαταριών λιθίου και τα όριά τους διαφέρουν από εκείνα των μπαταριών μολύβδου-οξέως. Έτσι, δεν πρέπει να φορτίζετε τη μπαταρία λιθίου με έναν φορτιστή μπαταριών μολύβδου-οξέως.



Πώς να εγκαταστήσετε τον ρυθμιστή φόρτισης της σειράς EPEVER XTRA;



Ως αναφορά για αυτήν την ενότητα, θα χρησιμοποιήσουμε τον ρυθμιστή XTRA 4210-XDS1.

Μια 3D προσομοίωση αυτού του προϊόντος είναι διαθέσιμη σε αυτό το σύνδεσμο.

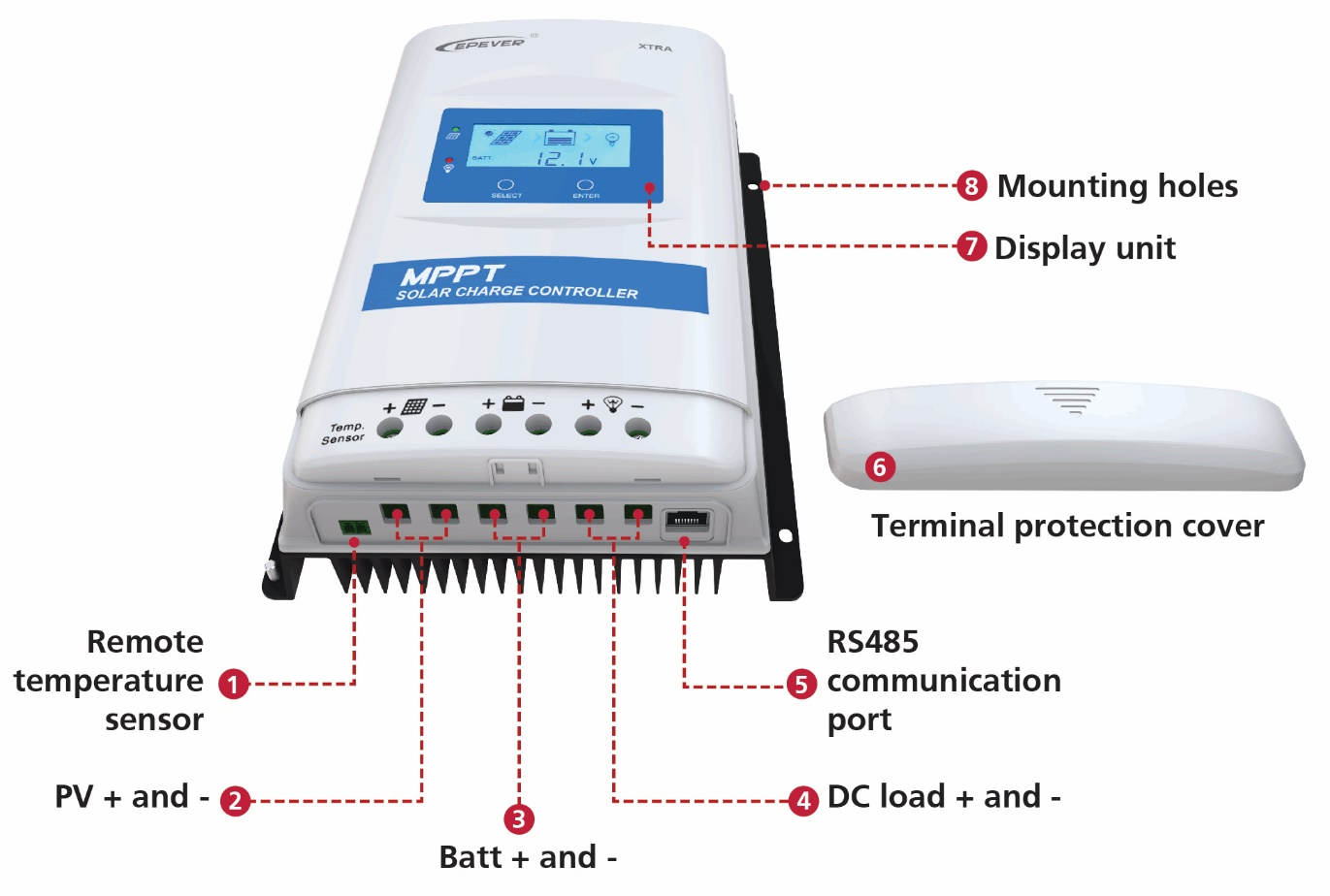

Όπως φαίνεται στη φωτογραφία, υπάρχουν κυρίως 6 τερματικοί διαθέσιμοι ακριβώς κάτω από το κάλυμμα των τερματικών.

Οι δύο πρώτοι τερματικοί είναι οι θετικοί και αρνητικοί τερματικοί ηλιακών πάνελ.

Οι δεύτεροι δύο είναι οι θετικοί και αρνητικοί τερματικοί μπαταριών.

Και οι τελευταίοι δύο είναι οι θετικοί και αρνητικοί τερματικοί φορτίου DC.

Η σειρά XTRA υποστηρίζει εξωτερική είσοδο για αισθητήρες θερμοκρασίας. Ένας αισθητήρας θερμοκρασίας βοηθά στην παρακολούθηση της θερμοκρασίας της μπαταρίας και ενεργοποιεί τις λειτουργίες προστασίας σε ακραίες θερμοκρασίες. Να σημειωθεί ότι αν ο αισθητήρας θερμοκρασίας δεν συνδέεται στον ρυθμιστή, η προεπιλεγμένη ρύθμιση για τη θερμοκρασία φόρτισης ή εκφόρτισης της μπαταρίας είναι 25 °C χωρίς αυτόματη ρύθμιση θερμοκρασίας.

Η σειρά XTRA διαθέτει επίσης θύρα RS485 για την παρακολούθηση των παραμέτρων του συστήματος off-grid μέσω Modbus. Αυτή η παρακολούθηση μπορεί να γίνει με τις συσκευές παρακολούθησης της EPEVER ή οποιαδήποτε εξοπλισμένη με Modbus συσκευή ανάγνωσης.

Η ενσωματωμένη μονάδα εμφάνισης του XTRA καθιστά δυνατή την παρακολούθηση των κύριων παραμέτρων του συστήματος.

Ανάμεσα σε αυτά, βρίσκονται τα ρεύματα, η τάση και η ισχύς της σειράς PV και του φορτίου DC, η τάση και το ρεύμα της μπαταρίας, τα χαρακτηριστικά του φορτίου AC (αν ο αντιστροφέας συνδέεται στο σύστημα παρακολούθησης) και η κατάσταση βλάβης του συστήματος είναι οι βασικές διαθέσιμες ενδείξεις.



Ρύθμιση των παραμέτρων



Είναι εφικτό να ρυθμίσετε τις παραμέτρους των ρυθμιστών της σειράς XTRA. Αυτές οι παράμετροι σχετίζονται κυρίως με το προφίλ φόρτισης/εκφόρτισης και επίσης με το προφίλ φορτίου DC. Για παράδειγμα, παράμετροι όπως Τάση αποσύνδεσης υπέρτασης, Όριο φόρτισης, Επανασύνδεση υπέρτασης, Ισορροπία τάσης φόρτισης, Επανασύνδεση τάσης φόρτισης, Προειδοποίηση υπέρτασης επανασύνδεσης, Προειδοποίηση υπέρτασης, Όριο εκφόρτισης τάσης και λειτουργία φορτίου μπορούν να οριστούν για συγκεκριμένες τιμές σύμφωνα με τον συγκεκριμένο τύπο μπαταρίας και φορτίου.

Η διαμόρφωση μπορεί να γίνει με τα κουμπιά στη μονάδα εμφάνισης ή χρησιμοποιώντας ένα κινητό τηλέφωνο ή έναν υπολογιστή.



Προδιαγραφές Προϊόντος



Model XTRA 1206N XTRA 2206N XTRA 1210N XTRA 2210N XTRA 3210N
Nominal system voltage 12/24VDC/
Auto
12/24VDC/
Auto
12/24VDC/
Auto
12/24VDC/
Auto
12/24VDC/
Auto
Battery type Lead-acid (Sealed/Gel/Flooded)/Lithium (LiFePO4/Li(NiCoMn)O2)/User
Battery input voltage range 8~32V 8~32V 8~32V 8~32V 8~32V
Rated charge current 10A 20A 10A 20A 30A
Rated discharge current 10A 20A 10A 20A 30A
Rated charge power 130W/12V
260W/24V
260W/12V
520W/24V
130W/12V
260W/24V
260W/12V
520W/24V
390W/12V
780W/24V
Max. conversion efficiency 0.979 0.983 0.982 0.983 0.986
Tracking efficiency ≥99.5%
Max. PV open circuit voltage 60V (At minimum operating environment temperature) 46V (At 25℃ environment temperature) 100V (At minimum operating environment temperature) 92V (At 25℃ environment temperature)
MPP voltage range (Battery voltage+2V)
~36V
(Battery voltage+2V)
~36V
(Battery voltage +2V)
~72V
(Battery voltage+2V)
~72V
(Battery voltage+2V)
~72V
Equalization voltage Sealed:14.6V,Flooded:14.8V,User-defined:9-17V
Boost voltage Gel:14.2V,Sealed:14.4V,Flooded:14.6V,User-defined:9-17V
Float voltage Gel/Sealed/Flooded:13.8V,User-defined:9-17V
Low voltage reconnect voltage Gel/Sealed/Flooded:12.6V,User-defined:9-17V
Low voltage disconnect voltage Gel/Sealed/Flooded:11.1V,User-defined:9-17V
Self-consumption ≤14mA(12V)
≤15mA(24V)
≤14mA(12V)
≤15mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
Temperature compensation (for lead-acid battery) -3mV/℃/2V (Default)
Relative humidity ≤95%, N.C
Enclosure IP33
Communication interface RS485(RJ45)
Grounding Common negative
Operating temperature range `-25℃~+50℃(LCD);-30℃~+50℃(No LCD)
Dimensions(LxWxH)(mm) 175×143
×48
217×158
×56.5
175×143
×48
217×158
×56.5
230×165
×63
Net weight 0.57kg 0.96kg 0.57kg 0.96kg 1.31kg
1. The controller can’t automatically identify system voltage if lithium batteries were connected.

2. The voltage point is for a 12V system, please *2 in a 24V system, *3 in a 36V system, *4 in a 48V system.



Model XTRA 4210N XTRA 3215N XTRA 4215N XTRA 3415N XTRA 4415N
Nominal system voltage 12/24VDC/
Auto
12/24VDC/
Auto
12/24VDC/
Auto
12/24/36/48
VDC/Auto
12/24/36/48
VDC/Auto
Battery type Lead-acid (Sealed/Gel/Flooded)/Lithium (LiFePO4/Li(NiCoMn)O2)/User
Battery input voltage range 8~32V 8~32V 8~32V 8~68V 8~68V
Rated charge current 40A 30A 40A 30A 40A
Rated discharge current 40A 30A 40A 30A 40A
Rated charge power 520W/12V
1040W/24V
390W/12V
780W/24V
520W/12V
1040W/24V
390W/12V
780W/24V
1170W/36V
520W/12V
1040W/24V
1560W/36V
Max. conversion efficiency 98.60% 97.60% 97.90% 98.10% 98.50%
Tracking efficiency ≥99.5%
Max. PV open circuit voltage 100V (At minimum operating environment temperature) 92V (At 25℃ environment temperature) 150V (At minimum operating environment temperature) 138V (At 25℃ environment temperature)
MPP voltage range (Battery voltage+2V)
~72V
(Battery voltage+2V)
~108V
(Battery voltage+2V)
~108V
(Battery voltage+2V)
~108V
(Battery voltage+2V)
~108V
Equalization voltage Sealed:14.6V,Flooded:14.8V,User-defined:9-17V
Boost voltage Gel:14.2V,Sealed:14.4V,Flooded:14.6V,User-defined:9-17V
Float voltage Gel/Sealed/Flooded:13.8V,User-defined:9-17V
Low voltage reconnect voltage Gel/Sealed/Flooded:12.6V,User-defined:9-17V
Low voltage disconnect voltage Gel/Sealed/Flooded:11.1V,User-defined:9-17V
Self-consumption ≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤30mA(12V)
≤16mA(24V)
≤13mA(36V)
≤30mA(12V)
≤16mA(24V)
≤13mA(36V)
Temperature compensation (for lead-acid battery) -3mV/℃/2V (Default)
Relative humidity ≤95%, N.C
Enclosure IP33
Communication interface RS485(RJ45)
Grounding Common negative
Operating temperature range -25℃~+50℃(LCD);-30℃~+50℃(No LCD) `-25℃~+45℃(LCD);-30℃~+45℃(No LCD)
Dimensions(LxWxH)(mm) 255×185
×67.8
255×185
×67.8
255×187
×75.7
255×187
×75.7
255×189
×83.2
Net weight 1.70kg 1.70kg 2.07kg 2.07kg 2.47kg
1. The controller can’t automatically identify system voltage if lithium batteries were connected.
2. The voltage point is for a 12V system, please *2 in a 24V system, *3 in a 36V system, *4 in a 48V system.



Ποιες είναι οι προστατευτικές λειτουργίες της σειράς XTRA;



Προκειμένου να διασφαλιστεί μια αξιόπιστη εφαρμογή και να παραταθεί η ζωή των εξαρτημάτων του συστήματος, η σειρά XTRA διαθέτει διάφορες ενσωματωμένες προστατευτικές λειτουργίες.

Προστασία από Υπέρταση Ισχύος των Ηλιακών Πάνελ:

Όταν ο φορτιστής υπερβαίνει τον βαθμό του ρευματικού φορτίου ή της ισχύος της σειράς PV, ο φορτιστής περιορίζει την είσοδο.

Προστασία από Βραχυκύκλωμα των Ηλιακών Πάνελ:

Όταν δεν βρίσκεται σε κατάσταση φόρτισης της σειράς PV, ο ρυθμιστής δεν θα υποστεί ζημιά σε περίπτωση βραχυκυκλώματος στη σειρά PV.

Προστασία από Αντίστροφη Φόρτιση της Μπαταρίας τη Νύχτα:

Αποτρέπει την αποφόρτιση της μπαταρίας στα ηλιακά πάνελ τη νύχτα.

Προστασία από Αντίστροφη Πολικότητα της Μπαταρίας:

Πλήρης προστασία από αντίστροφη πολικότητα της μπαταρίας· η μπαταρία θα παραμείνει ασφαλής.

Προστασία από Υπέρταση της Μπαταρίας:

Όταν η τάση της μπαταρίας φτάνει την τάση αποσύνδεσης υπέρτασης, ο φορτιστής σταματάει τη φόρτιση για να αποτρέψει υπερφόρτωση.

Προστασία από Υποφόρτιση της Μπαταρίας:

Όταν η τάση της μπαταρίας φτάνει την τάση αποσύνδεσης υποφόρτισης, ο φορτιστής σταματάει την εκφόρτιση της μπαταρίας (σε περίπτωση σύνδεσης φορτίου στον φορτιστή) για να αποτρέψει την υποφόρτιση.

Προστασία από Υπερθέρμανση της Μπαταρίας:

Ο ρυθμιστής θα ανιχνεύσει τη θερμοκρασία της μπαταρίας μέσω εξωτερικού αισθητήρα θερμοκρασίας και θα σταματήσει τη φόρτιση σε περίπτωση ακραίων θερμοκρασιών.

Προστασία Λιθίου σε Χαμηλές Θερμοκρασίες:

Όταν η θερμοκρασία που ανιχνεύεται από τον εξωτερικό αισθητήρα θερμοκρασίας είναι χαμηλότερη από το Κατώτατο Όριο Προστασίας από Χαμηλές Θερμοκρασίες (LTPT), ο ρυθμιστής θα σταματήσει τη φόρτιση και την εκφόρτιση της μπαταρίας.

Προστασία από Βραχυκύκλωμα του Φορτίου:

Όταν το φορτίο είναι σε βραχυκύκλωμα (Το ρεύμα βραχυκυκλώματος είναι ≥ 4 φορές το ρεύμα φόρτισης του ελεγκτή), ο ελεγκτής θα αποσυνδέσει αυτόματα την έξοδο.

Προστασία από Υπερφόρτωση του Φορτίου:

Όταν το φορτίο υπερφορτώνεται (Το ρεύμα υπερφόρτωσης είναι ≥ 1,05 φορές το βαθμό φόρτισης του ελεγκτή), ο ελεγκτής θα αποσυνδέσει αυτόματα την έξοδο.

Προστασία από Υπερθέρμανση του Ελεγκτή:

Χάρη στον εσωτερικό αισθητήρα θερμοκρασίας, ο ελεγκτής μπορεί να παρακολουθεί την εσωτερική θερμοκρασία του φορτιστή και θα σταματήσει τη φόρτιση/εκφόρτιση μέχρι η θερμοκρασία να επιστρέψει στο κανονικό επίπεδο.

Προστασία TVS από Διαταραχές Υψηλής Τάσης





Logo EPEVERPV

Επισκεψιμότητα

0001744
Today: 2
Total: 1,744
